Kilitleme-etiketleme çoklayıcı (hasp), tek bir enerji izolasyon noktasına aynı anda birden fazla asma kilidin takılmasını sağlayan bir EKED/LOTO güvenlik cihazıdır. Çoklayıcı, bir şalter, vana veya bağlantı kesme noktasında ortak bir kilitleme noktası oluşturur; aynı makine üzerinde çalışan her görevli buraya kendi kişisel kilidini ekler. Makine, son kilit de çıkarılana kadar enerjisiz ve güvenli konumda kalır. Bu sayede tek kişiyi değil, tüm ekibi koruyan bir grup kilitleme uygulaması mümkün olur.
Çoklayıcı (hasp) nedir?
Çoklayıcı, genellikle 4 ila 6 asma kilit deliği bulunan, makas veya menteşeli çene yapısına sahip metal ya da polimer bir cihazdır. Tek başına bir asma kilit yalnızca tek bir çalışanı korur. Çoklayıcı ise tek izolasyon noktasını çoğaltarak birden fazla çalışanın aynı noktayı eşzamanlı kilitlemesine izin verir.
EKED/LOTO sürecinde çoklayıcının rolü
EKED (Enerji Kaynaklarının Etkisiz Hale Getirilmesi ve Devreye Alınması) sürecinde amaç, bakım veya onarım sırasında ekipmanın beklenmedik şekilde enerjilenmesini önlemektir. OSHA 29 CFR 1910.147 ve ülkemizde 6331 sayılı İSG Kanunu kapsamında bu izolasyonun her çalışan için kişisel kontrol altında tutulması beklenir. Çoklayıcı, bu kişisel kontrolü teknik olarak mümkün kılan ara bağlantı elemanıdır.
Tek asma kilitten farkı nedir?
Tek asma kilit tek bir kişiyi korur. Çoklayıcı ise aynı makine, vana, şalter veya proses hattında çalışan tüm ekibi korur. En kritik fark doğrudan hesap verebilirliktir: her çalışan kendi koruması üzerinde tam kontrol sahibidir. Kimse tek bir amirin veya ortak bir anahtarın inisiyatifine bağlı kalmaz; herkes işini bitirince yalnızca kendi kilidini çıkarır.
Kilitleme-etiketleme çoklayıcı nasıl çalışır?
Çoklayıcı, izolasyon noktasındaki kilit deliğinden veya bağlantı noktasından geçirilir ve etrafı asma kilitlerle kapatılır. Tüm kilitler çıkarılmadan cihaz açılamaz, dolayısıyla ekipman tekrar enerjilendirilemez.
Cihaz nasıl monte edilir?
- Ekipman durdurulur ve enerji kaynağından izole edilir.
- İzolasyon noktası (şalter, vana, ayırıcı) güvenli konuma getirilir.
- Çoklayıcı, kilit deliğinden veya bağlantı noktasından geçirilir.
- Yetkilendirilmiş her çalışan kendi kişisel asma kilidini takar.
- Tüm kilitler çıkarılmadan ekipman yeniden enerjilendirilemez.
Grup kilitleme güvenliği neden artırır?
Grup kilitleme, her çalışana kendi güvenliği üzerinde söz hakkı verir. Bir kişi işini erken bitirip sahadan ayrılsa bile, diğer kilitler yerinde olduğu sürece ekipman çalıştırılamaz. Bu da insan hatasına ve iletişim kopukluğuna bağlı kazaları büyük ölçüde azaltır. Konuyu daha geniş ele aldığımız LOTO sistemi nedir yazımız da grup kilitlemenin temelini açıklar.
Tipik bir kilitleme senaryosu nasıl görünür?
Tek bir bağlantı kesme şalterine sahip bir pompayı düşünelim. Elektrikçi, mekanik bakımcı ve saha amiri aynı anda çalışacaktır. Önce şalter açılır, ardından çoklayıcı uygulanır. Üç çalışan da kendi asma kilidini takar. Pompa, her üçü de işini bitirip kilidini çıkarana kadar kapalı kalır.
Grup kilitleme için çoklayıcılar neden önemlidir?
Çok kişili bakım işlerinde tek bir kilit, sahadaki diğer çalışanların kontrolünü elinden alır ve ciddi risk yaratır. Çoklayıcı bu açığı kapatarak her çalışanın kişisel korumasını garanti altına alır. Geniş ürün yelpazemizi çoklayıcılar kategorimizden inceleyebilirsiniz.
Çoklayıcı ne zaman doğru seçimdir?
Tek bir izolasyon noktasının birden fazla kişi tarafından kilitlenmesi gerektiğinde çoklayıcı idealdir. Tipik örnekler: motor bağlantı kesme şalterleri, kilitleme aparatlı vana kolları, pnömatik izolasyon noktaları ve küçük devre kesici kilitleme noktaları.
Kilit kutusu (lockbox) ne zaman daha uygundur?
| Durum | Çoklayıcı (Hasp) | Kilit Kutusu (Lockbox) |
|---|---|---|
| İzolasyon noktası sayısı | Tek nokta | Çok sayıda nokta |
| Kullanım mantığı | Herkes aynı noktaya kilit takar | Tüm cihaz anahtarları kutuya konur |
| İdeal senaryo | Küçük makine, yerel ayırıcı, tek kaynaklı ekipman | Çok kaynaklı, karmaşık sistemler |
Endüstride hangi çoklayıcı türleri kullanılır?
Makaslı çoklayıcı nedir?
Makaslı çoklayıcı, makas gibi açılıp kilit noktasının etrafında kapanır. Sert metal gövdesi sayesinde mekanik izolasyon işlerinde ve genel tesis bakımında yaygın kullanılır. Rijit gövdesi için yeterli alan bulunan noktalarda, standart asma kilit çaplarıyla birlikte tercih edilir.
Döner (swivel) çoklayıcı nedir?
Döner çoklayıcı, dönen veya pivotlanan bir çeneye sahiptir. Dar, sıkışık ya da açısı zorlu noktalarda kilit deliklerini hizalamayı kolaylaştırır. Kalabalık panolarda ve düzensiz ekipman gövdelerinde montajı basitleştirir.
Hangi malzemeler kullanılır?
- Çelik: Darbe ve aşınmaya en dayanıklı seçenek; ağır sanayi ortamları için uygundur.
- Alüminyum: Hafif ve korozyona dayanıklı; genel amaçlı kullanım.
- İletken olmayan naylon: Elektrik ortamlarında iletkenlik riskini azaltır; yalıtım gerektiren işlerde tercih edilir.

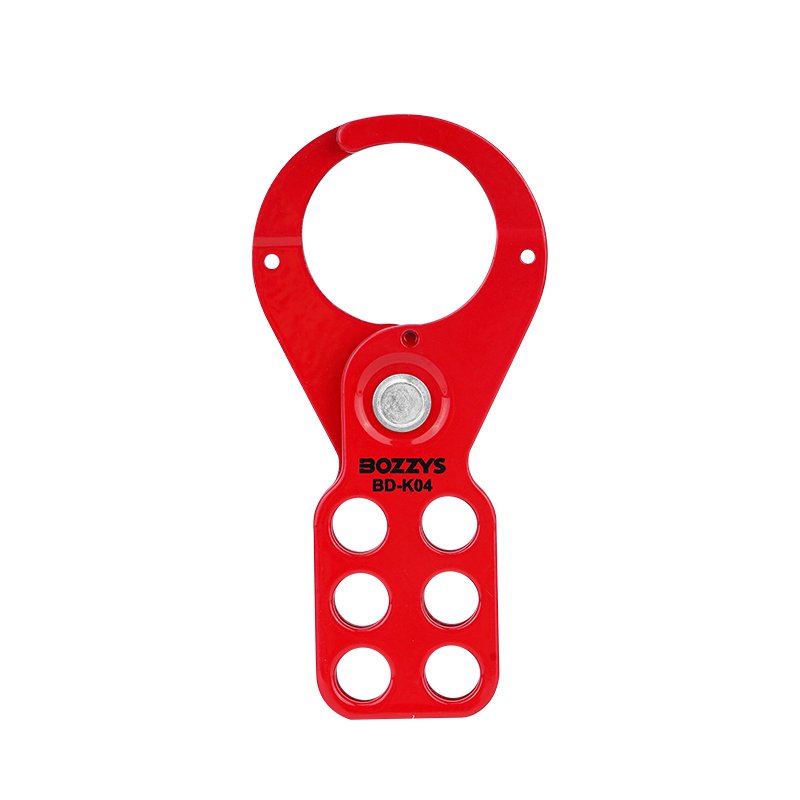

Öne çıkan modellerden biri olan 6 delikli, tek parça döküm tam çelik gövdeli çoklayıcı, 38 mm büyük çaplı çenesi ve yüksek sıcaklıkta elektrostatik toz boyalı pas önleyici yüzeyiyle OSHA EKED/LOTO standartlarına tam uyumludur.
Asma kilitli güvenlik çoklayıcıları nerelerde kullanılır?
Üretim ve imalatta
Makine temizliği, bıçak değişimi, sıkışma giderme ve şanzıman bakımında kullanılır. Örneğin tek ana şaltere sahip bir paketleme makinesi, birkaç çalışan tarafından çoklayıcı ile güvenceye alınır.
Enerji ve altyapı tesislerinde
Ekipler motor kontrollerini, yerel ayırıcıları ve vana sistemlerini izole eder. Elektrik ve mekanik ekipler birlikte çalıştığında grup kilitleme standart uygulamadır.
Taşeron ve çok ekipli işlerde
Revizyon (turnaround), tesis modernizasyonu ve çok disiplinli onarımlarda her taşeron kilitli durum üzerinde kişisel kontrolünü korur. Sektörel ekipman seçimi için endüstriyel kilitleme-etiketleme ekipmanları rehberimize göz atabilirsiniz.
Doğru çoklayıcı nasıl seçilir?
Kontrol edilmesi gereken teknik faktörler
- Çene açıklığı ve kilit noktasına uygunluk
- Delik çapı ve asma kilit halka (shackle) boyutu
- Malzeme (çelik, alüminyum, naylon)
- Asma kilit pozisyon sayısı
- Korozyon direnci veya iletken olmayan yapı ihtiyacı
- Delik aralığı — geniş halkalı kilitlerde dar aralık montajı yavaşlatabilir
Seçimi etkileyen saha koşulları
Islak alanlar, kimyasal teması ve dış hava koşulları malzeme tercihini değiştirir. Elektrik işlerinde kıvılcım çıkarmayan veya iletken olmayan seçenekler gerekebilir. Gıda, kimya ve enerji tesislerinde malzeme uyumluluğu en az fiziksel uyum kadar önemlidir.
Birlikte kullanılan diğer EKED cihazları
Çoklayıcı genellikle daha büyük bir sistemin parçasıdır; güvenlik asma kilitleri, vana kilitleri, devre kesici kilitleri ve uyarı etiketleriyle birlikte kullanılır. Bu bütüncül yaklaşımı iş güvenliğinde yeni nesil çözümler yazımızda da ele alıyoruz.
Kaçınılması gereken yaygın hatalar
- Çok kişili işte tek kilit kullanmak: Sahadaki diğer çalışanların kişisel kontrolünü ortadan kaldırır.
- Uygun olmayan çoklayıcı seçmek: Kilit noktasına veya kilit halkasına uymayan cihaz, kilitlemeyi geciktirir ve güvensiz kısayollara zemin hazırlar.
- Yazılı prosedür, eğitim ve doğrulama olmadan kullanmak: Donanım tek başına güvenli bir kilitleme süreci oluşturmaz.
Technic Safety endüstriyel kilitleme programlarını nasıl destekler?
Technic Safety; imalat, enerji, petrokimya, inşaat ve bakım sektörleri için çoklayıcılar, güvenlik asma kilitleri, vana kilitleri ve diğer enerji izolasyon cihazlarını üretir. Kendi bünyesinde üretim, Ar-Ge ve kalite kontrol süreçlerini yürüten Technic Safety, ihtiyaca uygun çözümleri çoklayıcılar kategorisi başta olmak üzere geniş bir ürün yelpazesiyle sunar. Doğru cihaz seçimi ve uyumlu bir EKED programı için uzman ekibimizden destek alabilirsiniz.
