Eksiksiz bir elektrik kilitleme seti, LOTOTO uygulamaları için şu temel bileşenleri içermelidir: devre kesici kilitleri, ayırıcı şalter kilitleri, elektrik fişi kilitleri, dayanıklı LOTO etiketleri, benzersiz anahtarlı asma kilitler ve çoklu kilit kabul eden hasplar. Bu set; bakım ve onarım sırasında işçileri gizli elektrik tehlikelerinden ve artık (residual) enerjiden korur, şalterleri fiziksel olarak "off" konumunda güvence altına alır. Tüm önlemlerin OSHA 29 CFR 1910.147 standardına ve Türkiye'de 6331 sayılı İş Sağlığı ve Güvenliği Kanunu'na uygun olması esastır.
Bu rehberde, endüstriyel tesislerinizde sıfır enerji durumunu garanti edecek bir kilitleme-etiketleme (EKED/LOTO) setinin nasıl oluşturulacağını adım adım ele alıyoruz.
Elektrik Kilitleme Setinin Önemi Nedir?
Elektrikli ekipmanların bakımı sırasında en büyük tehlikelerden biri, devrede kalan artık enerjidir. Şalter görünürde kapatılmış olsa bile, kondansatörlerde depolanan enerji ya da bir başka çalışanın kazara şalteri yeniden açması, ölümcül elektrik çarpmalarına veya ekipmanın beklenmedik şekilde çalışmasına yol açabilir.
İşte tam bu noktada fiziksel bariyerler devreye girer. Elektrik kilitleme cihazları, şalterleri ve devre kesicileri mekanik olarak "off" konumunda sabitler; hiçbir not, etiket ya da sözlü uyarı bu fiziksel güvenceyi sağlayamaz. OSHA 29 CFR 1910.147 standardı, tehlikeli enerjinin kontrolü için bu tür fiziksel izolasyon cihazlarının kullanımını zorunlu kılar. EKED/LOTO sistemlerinin temel mantığı ve iş kazalarını önlemedeki rolü hakkında daha fazla bilgi için LOTO sistemi nedir başlıklı yazımızı inceleyebilirsiniz.
LOTOTO Süreci Nedir?
LOTOTO, klasik LOTO sürecine kritik bir doğrulama adımı ekleyen genişletilmiş bir protokoldür. Açılımı şöyledir:
- Lockout (Kilitleme): Enerji kaynağı fiziksel bir cihazla "off" konumunda kilitlenir.
- Tagout (Etiketleme): Kilidin neden, kim tarafından ve ne zaman uygulandığını bildiren etiket asılır.
- Tryout (Deneme/Doğrulama): Ekipmanın gerçekten enerjisiz olduğu, çalıştırma butonuna basılarak veya ölçüm yapılarak teyit edilir.
"Tryout" adımı, kilitleme işleminin doğru yapıldığını ve sıfır enerji durumuna ulaşıldığını garanti eder. Bir başka deyişle, çalışan ekipmanın başına geçmeden önce "kapalı olduğunu varsaymaz, kapalı olduğunu kanıtlar." Bu doğrulama, kazara çalıştırmadan kaynaklanan ağır yaralanmaların önündeki son güvenlik bariyeridir.
Kontrol Listesi: Elektrik Güvenlik Setinde Neler Olmalı?
Eksiksiz bir hazır kilitleme setinin içermesi gereken cihazları detaylandıralım.
Devre Kesici Kilitleri
Devre kesiciler en yaygın izolasyon noktalarıdır ve farklı tiplere uygun çeşitli kilit modelleri gerektirir:
| Tip | Kullanım Alanı |
|---|---|
| Pin Out (Dışa Pinli) Standart Kilit | Dışa dönük pinli, push-button bağlantılı kesiciler |
| Pin In (İçe Pinli) Standart Kilit | İçe dönük pin yapısına sahip kesiciler |
| Pin Wide (Geniş Pinli) Standart Kilit | Dikey/perpendiküler dışa dönük pinli kesiciler |
| Üniversal Minyatür Kesici Kilidi | Standart olmayan, farklı geometrideki kesiciler |
Doğru modeli seçmek için tesisinizdeki pano tipini ve kesici pin yapısını önceden belirlemeniz gerekir.
Ayırıcı Şalter Kilitleri
Kıskaçlı (clamp-on) ayırıcı şalter kilitleri, şalter kolunu çevreleyerek "off" konumunda sabitler. Çok yönlü tasarımları sayesinde farklı boyut ve geometrideki ayırıcı şalterlere uyum sağlarlar. Bu cihazlar özellikle ana güç hatlarının izolasyonunda kritik öneme sahiptir.

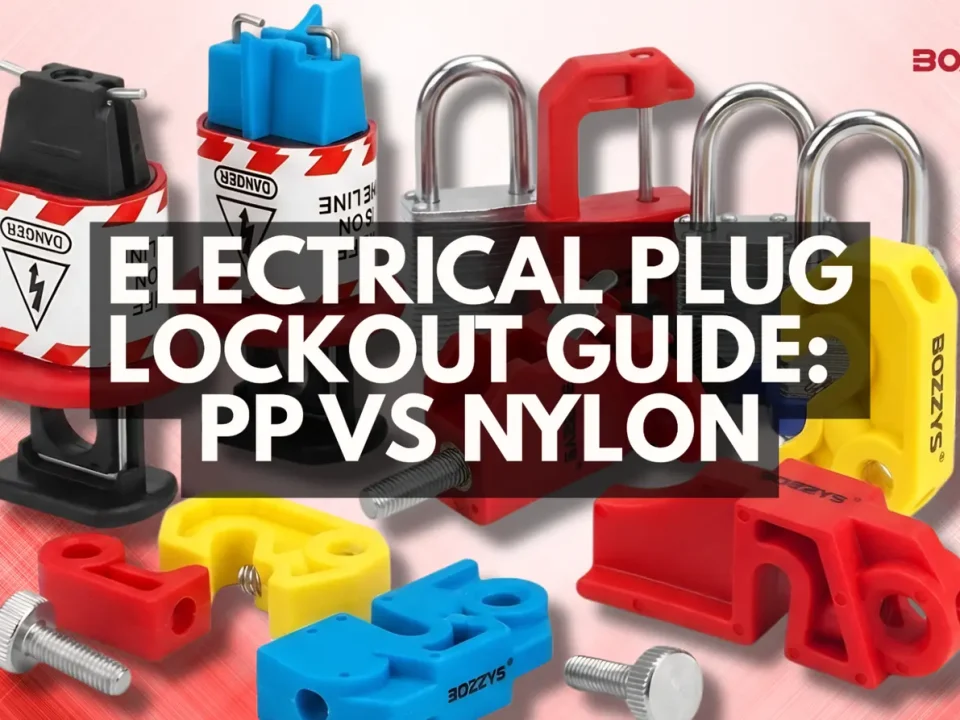

Elektrik Fişi Kilitleri
Fiş kilitleri, elektrikli aletlerin ya da taşınabilir ekipmanların fişini içine alan kilitlenebilir kutulardır. Fiş ile güç kaynağı arasındaki teması fiziksel olarak engelleyerek aletin yeniden enerjilendirilmesini önler. Farklı fiş tasarımları ve voltaj sınıfları için çeşitli boyutlarda bulunur.
LOTO Etiketleri
Etiketler kilidin neden uygulandığını, işlemi yapan personelin adını ve iletişim bilgilerini iletir. Yüksek görünürlüklü, yırtılmaya ve nem ile yağa karşı dayanıklı olmalıdırlar. Etiket asla tek başına kilit yerine geçmez; daima fiziksel kilitleme cihazıyla birlikte kullanılır.
LOTO Asma Kilitleri
Çelik veya naylon gövdeli LOTO asma kilitleri, bireysel kilit kontrolü için her çalışana benzersiz anahtar sağlar. "Tek kilit, tek anahtar, tek kişi" ilkesi gereği bir çalışanın kilidini yalnızca o kişi açabilir. Zorlu endüstriyel ortamlara, kıvılcıma ve korozyona karşı dayanıklı modeller tercih edilmelidir.
Hasplar
Sağlam naylon hasplar genellikle 25 mm veya 38 mm çap boyutlarında üretilir ve birden fazla asma kilidi aynı anda kabul eder. Hasp, kolektif güvenlik protokolünün kalbidir: birden çok çalışanın aynı ekipman üzerinde çalıştığı durumlarda, her işçi kendi kilidini hasp üzerine takar. Ekipman ancak tüm çalışanlar kendi kilidini çıkardığında enerji verilebilir hale gelir. Bu cihazların kapsamlı bir dökümü için endüstriyel kilitleme etiketleme ekipmanları rehberimize göz atabilirsiniz.

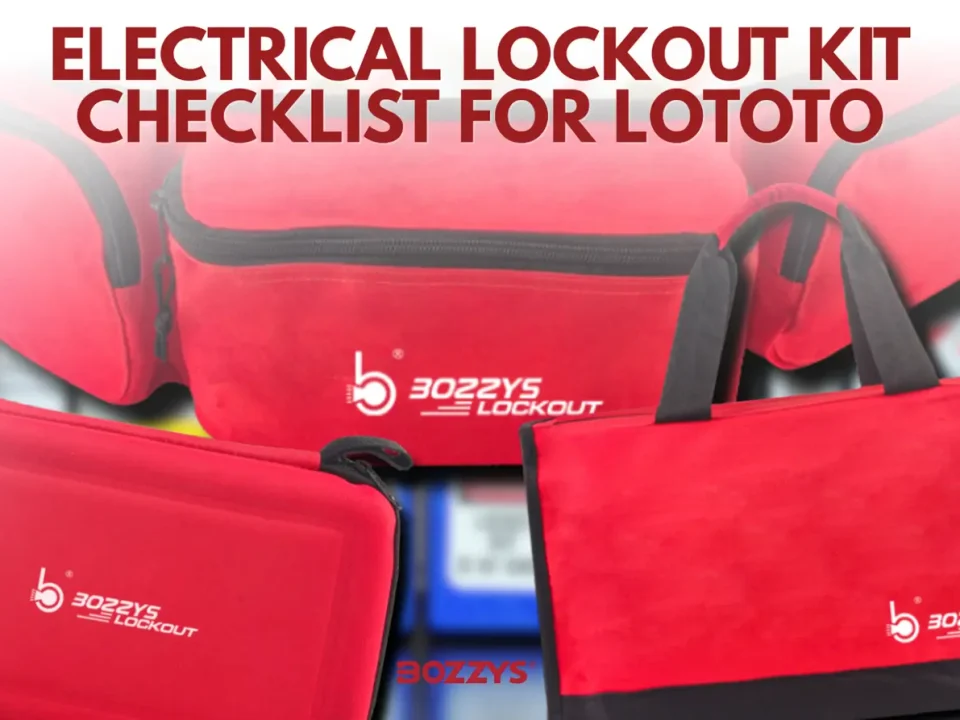

Taşınabilir Setlerin Avantajı
Taşınabilir kilitleme setleri, elektrikçilerin ve bakım ekiplerinin tüm gerekli ekipmanı tek bir çantada birden fazla çalışma noktasına taşımasını sağlar. Bu sayede kontrol listesindeki hiçbir cihaz eksik kalmaz ve saha verimliliği artar.
Gerçek Koşullarda Bir Vaka İncelemesi
Bir Gıda İşleme Tesisinde Yaşanan Kaza
Bu vaka, fiziksel kilidin neden vazgeçilmez olduğunu acı bir şekilde gösterir. Bir bakım işçisi, konveyörü kontrol eden devre kesiciyi kapatmış; ancak elinde elektrik kilitleme seti bulunmadığı için kesiciye fiziksel bir kilit takmak yerine pano kapağına geçici bir not bırakmıştı.
Vardiya amiri, notu güncel olmayan bir uyarı olarak değerlendirdi ve kolda hiçbir fiziksel kilit görmediği için kesiciyi yeniden aktive etti. Konveyör çalışmaya başladı ve işçi, ekipman bileşenleri arasında ezilerek çok sayıda kemik kırığına maruz kaldı. Yapılan denetimde OSHA 29 CFR 1910.147 ihlali tespit edildi.
Çıkarılacak ders nettir: Bir not, etiket ya da sözlü uyarı asla fiziksel bir kilidin yerini tutmaz. Eksiksiz bir elektrik kilitleme seti bulundurmak, böyle bir kazanın tek ve kesin önleyicisidir. İş güvenliğinde modern, sistematik yaklaşımlar için iş güvenliğinde yeni nesil çözümler yazımızı da okumanızı öneririz.
Sonuç
Eksiksiz elektrik kilitleme setleri, hem işçi güvenliği hem de yasal uyumluluk için temel bir gerekliliktir. LOTOTO protokolü; kilitleme, etiketleme ve doğrulama adımlarıyla enerji izolasyonunu ve sıfır enerji durumunun teyidini garanti eder. Seçeceğiniz ürünlerin OSHA 29 CFR 1910.147 standardına ve 6331 sayılı İSG Kanunu'na uyumlu olması, ayrıca ISO 9001, CE ve ilgili iş sağlığı sertifikalarını taşıması, sahada dayanıklılığı ve güvenliği güvence altına alır.
