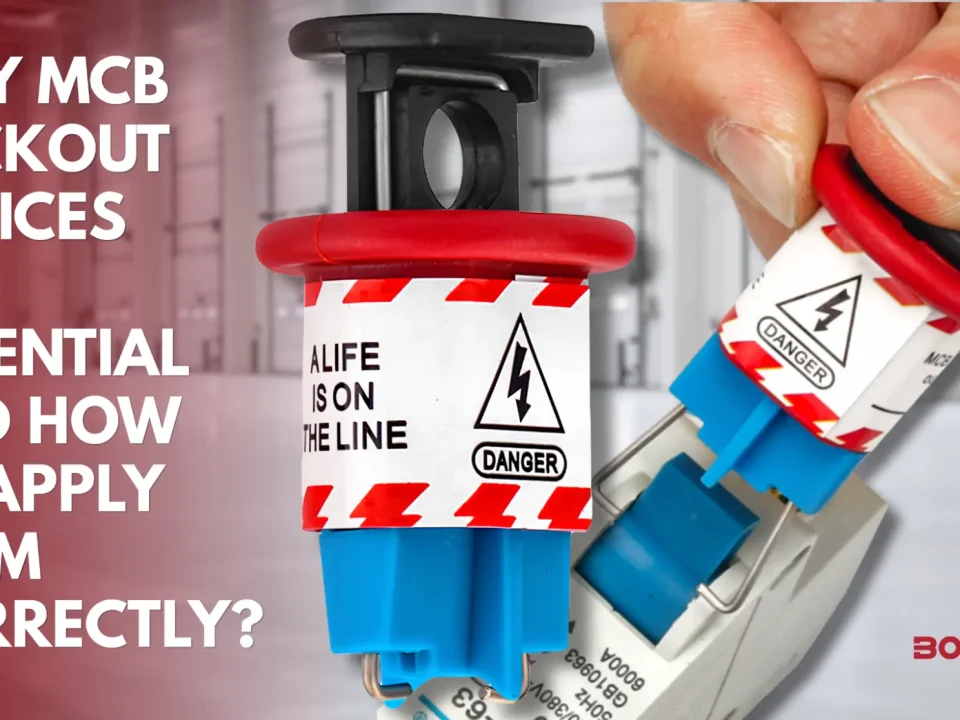

MCB kilitleme cihazı, minyatür devre kesiciyi (MCB) bakım sırasında KAPALI (OFF) konumda mekanik olarak kilitleyen ve bir asma kilit takılabilecek güvenli bir nokta sağlayan ekipmandır. Temel amacı, elektrik panosunda çalışma yapılırken devrenin istem dışı veya yetkisiz biçimde enerjilenmesini önleyerek elektrik çarpması, ark patlaması ve makine hareketinden kaynaklı yaralanmaları engellemektir. Bu cihaz, EKED/LOTO (kilitleme-etiketleme) prosedürünün elektrik tarafındaki en kritik bileşenlerinden biridir.
MCB Kilitleme Cihazı Nedir ve EKED/LOTO İçindeki Rolü Ne?
Minyatür devre kesiciler, modern elektrik panolarında akımın kesilmesini sağlayan enerji yalıtım cihazlarıdır. Ancak kesiciyi yalnızca KAPALI konuma almak güvenlik için yeterli değildir; başka bir kişi farkında olmadan koluna dokunarak devreyi yeniden enerjilendirebilir. İşte bu noktada MCB kilitleme cihazı devreye girer: kesici kolunu fiziksel olarak sabitler ve üzerine asma kilit takılmasına olanak tanıyarak yalnızca yetkili personelin enerjiyi geri verebilmesini garanti eder.
Bu uygulama, uluslararası standart olan OSHA 29 CFR 1910.147 (Lockout/Tagout) gerekliliklerini ve Türkiye'de 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamındaki tehlikeli enerji kontrolü yükümlülüklerini karşılamaya yardımcı olur. EKED/LOTO mantığının ne olduğunu daha derinlemesine incelemek için LOTO sistemi nedir başlıklı yazımıza göz atabilirsiniz.
MCB Kilitleme Cihazı Tipleri Nelerdir?
Doğru kilidi seçmek için kesici tipini ve kol yapısını tanımak gerekir. Başlıca cihaz tipleri şunlardır:
Pin-In (İçe Pimli) Kilitleme
Kesici kolunun yan yüzeylerindeki deliklere pimlerin sokulmasıyla çalışır. Genellikle IEC/Avrupa tipi kesicilerde kullanılır.
Pin-Out (Dışa Pimli) Kilitleme
Pimlerin dışa baktığı ve çevredeki deliklere kilitlendiği yapıdır. Farklı kol geometrilerine uyum sağlar.
Geniş Pin-Out Kilitleme
Büyük ve geniş kollu kesiciler için tasarlanmıştır; çoğu modelde alet gerektirmeden takılır.
Tie-Bar (Bağlama Çubuğu) Kilitleme
2-3 kolu bir arada tutan bağlama çubuğuna kenetlenerek çok kutuplu kesicileri aynı anda kilitler.
Çok Kutuplu (Multi-Pole) Kilitleme
Üç fazlı ve geniş kutup sayılı kesiciler için özel olarak üretilmiş cihazlar gerektirir.
Üniversal / Kıskaçlı (Clamp-On) Kilitleme
Yan delikleri bulunmayan kesiciler için idealdir. Kolun üzerine kayar ve bir vida/tırtıllı düğme ile sıkılarak sabitlenir. Farklı standartlardaki panolarda çok yönlü bir çözüm sunar.
Doğru MCB Kilitleme Cihazı Nasıl Seçilir?
Yanlış cihaz, hem güvenliği zayıflatır hem de pano kapağının kapanmasını engelleyebilir. Seçimde dört kriteri değerlendirin.
| Kriter | Dikkat Edilecek Noktalar |
|---|---|
| Kesici Tipi ve Standart | IEC/Avrupa tipi (genelde yan delikli, pin-in) ile ANSI/Amerikan tipi arasındaki farkı ayırt edin. |
| Kutup Sayısı ve Aralık | Kesiciler arası boşluk, cihazın komşu kesicileri sıkıştırmadan oturmasını belirler. |
| Pano İçi Alan | Cihaz, pano kapağının kapanmasını engellememeli; çıkıntı yapmamalı. |
| Ortam Koşulları | Elektrikli ekipman yakınında iletken olmayan malzeme; zorlu ortamlarda korozyona dayanıklı malzeme seçin. |
Geniş ürün yelpazemizdeki uygun modeli incelemek için elektrik kilitleri kategorimizi ziyaret edebilirsiniz. Pano güvenliğine bütüncül yaklaşmak isteyenler için endüstriyel kilitleme-etiketleme ekipmanları rehberi de faydalı olacaktır.
En İyi Uygulamalar ve Kaçınılması Gereken Hatalar
En İyi Uygulamalar
- Kurulumdan önce devreyi kalibreli bir voltmetre ile test ederek enerji yalıtımını doğrulayın.
- Kesici kolunu KAPALI (OFF) konuma getirin.
- Kesici kolunun şekline tam uyan cihazı seçin.
- Yalnızca yetkili personelin erişebileceği bir asma kilit ile sabitleyin.
- Üzerine, kuran kişinin adı ve tarih bulunan görünür bir TEHLİKE/DANGER etiketi takın.
- Hafifçe çekerek cihazın stabilitesini kontrol edin.
- Birden fazla çalışanın bulunduğu durumlarda kilitleme hasp'ı (çoklu kilit aparatı) kullanın; her yetkili kişi kendi kişisel asma kilidini takar (grup kilitleme).
- Son olarak bir "deneme (try) testi" yapın: kolun gerçekten ON konumuna alınamadığını teyit edin.
Kaçınılması Gereken Hatalar
- Pin-in ile pin-out cihazları birbirine karıştırmak.
- Kutup sayısı ve kesici aralığını göz ardı ederek pano içinde sıkışmaya yol açmak.
- Belirli bir kesiciye yanlış tip cihaz takmak.
- Kilitleme cihazını kesmek, delmek veya üzerinde değişiklik yapmak.
- Kol kalınlığını doğrulamamak.
- Kurulum sonrası doğrulama testlerini atlamak.
Gerçek Bir Vaka: Çoklu Çalışan Kör Noktası
NIOSH Fatality Assessment and Control Evaluation veri tabanına yansıyan bir vaka, grup kilitlemenin neden hayati olduğunu çarpıcı biçimde gösterir. Bir teknisyen tek fazlı bir kesiciyi yalıtmış, MCB kilitleme cihazını takmış ve kişisel asma kilidiyle sabitlemiştir. Ancak yönetim grup kilitleme prosedürünü uygulamadığı için, devam eden bakımdan habersiz ikinci bir taşeron ekibi sahaya gelmiştir. İkinci ekip, yalıtılmış kesiciyi bir aşırı yük açması (overload trip) sanmış, aletlerle kilitleme cihazını zorlayarak devre dışı bırakmış ve makine kontrollerini yeniden enerjilendirmiştir. Sonuçta otomatik pres sistemi devreye girerek bir teknisyenin elini sıkıştırmıştır.
Bu olay, tek bir kişisel kilidin yeterli olmadığını; çok çalışanlı vardiya/dönüşüm (turnaround) işlerinde grup kilitleme ve etkili iletişimin zorunlu olduğunu kanıtlar. İş güvenliğinde modern ve sistematik yaklaşımlar için iş güvenliğinde yeni nesil çözümler yazımız ilham verici olabilir.
Doğru Tedarikçiyi Seçerken Nelere Dikkat Etmeli?
Kaliteli bir MCB kilitleme cihazı; standartlara uygunluk belgesi, iletken olmayan ve korozyona dayanıklı malzeme, geniş kesici uyumluluğu ve sağlam kilit mekanizması sunmalıdır. Technic Safety olarak, farklı kesici tiplerine ve pano düzenlerine uyumlu, yerli üretim güvencesiyle test edilmiş çözümler sağlıyoruz. İhtiyacınıza uygun modeli birlikte belirlemek için elektrik kilitleri ürün kategorimizi inceleyebilir veya uzman ekibimizden destek alabilirsiniz.
Özetle: MCB kilitleme cihazı, doğru tip seçimi, kurallara uygun kurulum ve grup kilitleme disipliniyle birleştiğinde, elektrik bakımındaki en ciddi riskleri ortadan kaldıran basit ama hayat kurtaran bir yatırımdır.
