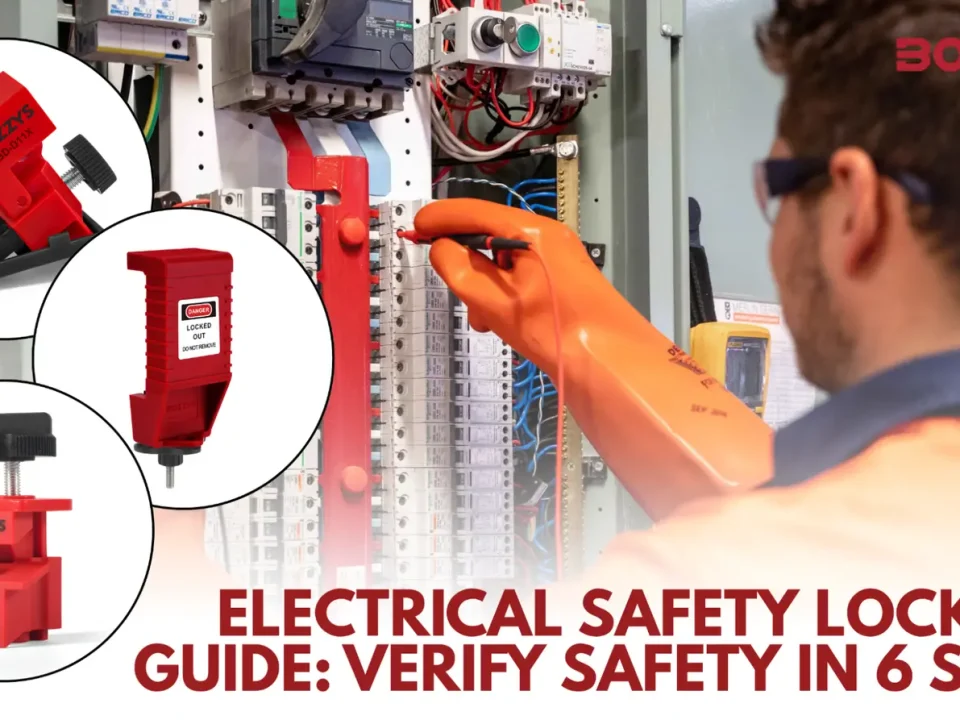

Elektrik güvenlik kilitleme (EKED/LOTO), bir ekipman üzerinde bakım veya onarıma başlamadan önce tüm enerji kaynaklarını izole edip ekipmanı sıfır enerji durumuna getiren ve bunu fiziksel ölçümle doğrulayan bir güvenlik prosedürüdür. Amaç tek cümleyle şudur: çalışan ekipmana dokunduğunda devrede ölümcül bir gerilim kalmadığından emin olmaktır. Bu rehberde elektriksel kilitlemenin 6 adımını, en kritik aşama olan voltaj yokluğu testini ve uluslararası standartlarla 6331 sayılı İSG Kanunu kapsamındaki yükümlülükleri sade bir dille ele alıyoruz.
Elektriksel Kilitleme-Etiketleme (EKED/LOTO) Nedir?
EKED (Enerji Kesme ve Etiketleme), uluslararası literatürde LOTO (Lockout/Tagout) olarak bilinen yöntemin Türkçe karşılığıdır. OSHA bu uygulamayı, "makinelerin beklenmedik şekilde enerjilenmesine, çalışmasına veya depolanmış enerjinin boşalmasına karşı çalışanları koruyan özel uygulama ve prosedürler" olarak tanımlar.
Pratikte EKED iki bileşenden oluşur. Kilitleme (lockout), enerji izolasyon cihazının (şalter, sigorta, vana) fiziksel bir kilitle güvenli konumda sabitlenmesidir. Etiketleme (tagout) ise bu cihazın kim tarafından, neden devre dışı bırakıldığını gösteren uyarı etiketinin asılmasıdır. İkisi birlikte uygulandığında, yetkisiz hiç kimsenin sistemi yanlışlıkla yeniden enerjilendirmesi mümkün olmaz. Konunun temellerine daha geniş bakmak için LOTO sistemi nedir ve EKED ile iş kazalarını önlemenin anahtarı yazımızı inceleyebilirsiniz.
Elektrik Güvenlik Kilitleme Prosedürü: 6 Adım
Etkili bir elektriksel kilitleme, belirli bir sırayı izleyen 6 temel adımdan oluşur. Her adım bir öncekinin üzerine inşa edilir ve sonuncusu olmadan prosedür asla tamamlanmış sayılmaz.
- Enerji kaynaklarını ve izolasyon cihazlarını belirleyin: Ekipmanı besleyen tüm enerji türlerini (elektrik, basınçlı hava, hidrolik, mekanik) ve bunları kesen şalter, sigorta ya da vanaların yerlerini tespit edin.
- Ekipmanı enerjiden ayırın (de-energize): Normal kapatma prosedürünü uygulayarak ana enerji izolasyon cihazlarını kapalı konuma getirin.
- İzolasyon cihazlarını güvenceye alın: Şalter veya sigortayı uygun bir kilitleme cihazı ve asma kilitle fiziksel olarak sabitleyin; etiketi takın.
- Depolanmış enerjiyi kontrol edin ve boşaltın: Kondansatörler, yaylar, basınçlı hatlar veya UPS gibi kaynaklarda kalan artık enerjiyi güvenli biçimde tahliye edin (deşarj).
- İzolasyonu teyit edin: Kumandaları deneyerek ekipmanın gerçekten çalışmadığını kontrol edin, ardından kumandayı tekrar kapalı konuma alın.
- Voltaj yokluğu testini yapın: Kalibre edilmiş bir ölçüm cihazıyla devrede gerilim olmadığını fiziksel olarak doğrulayın. Ölçüm aleti önce bilinen bir kaynakta test edilmeli, sonra devrede, sonra yine bilinen kaynakta kontrol edilmelidir.

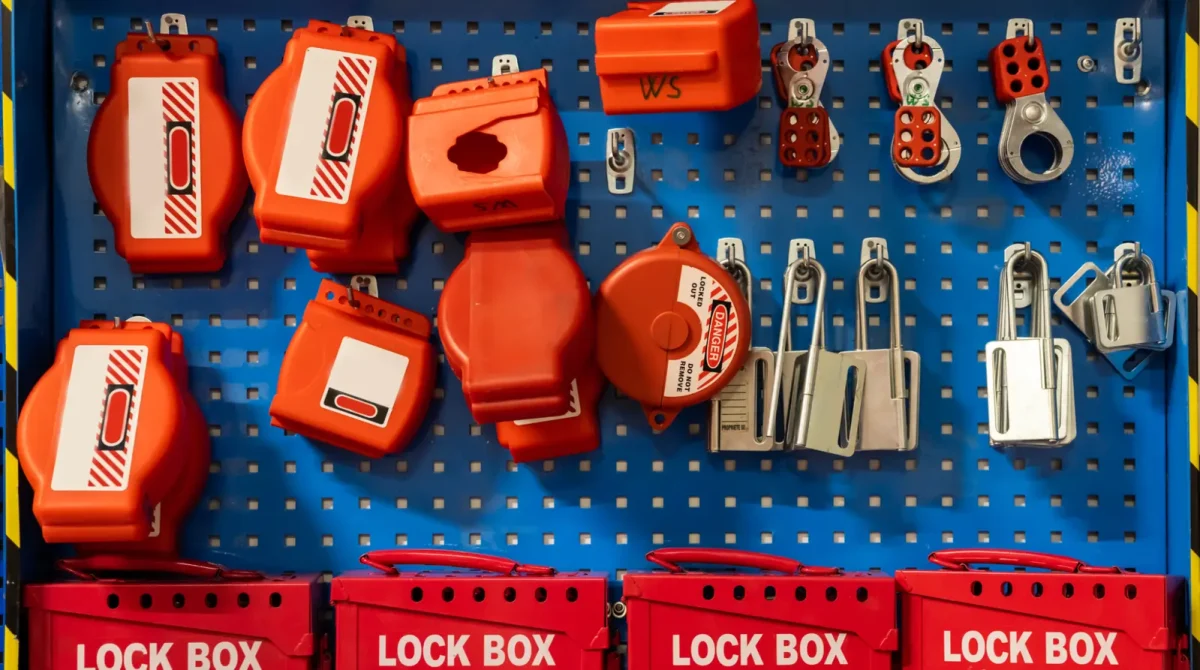

Uygun kilitleme donanımı seçimi bu adımların güvenliğini doğrudan etkiler. Minyatür devre kesiciler için tasarlanmış elektrik kilitleri kategorimizdeki devre kesici kilitleri, şalterleri tek tek veya grup halinde güvenle sabitlemenizi sağlar.
Voltaj Yokluğu Testi Neden Hayati Önemde?
Altı adımın hepsi içinde en kritik olanı, son adımdaki voltaj yokluğu testidir (absence of voltage test). Çünkü ilk beş adım "enerjinin kesildiğini varsayar"; voltaj yokluğu testi ise bu varsayımı ölçümle kanıta dönüştürür. Endüstride yaşanan ölümcül kazaların çoğu, "şalteri kapattım, kesin enerjisizdir" varsayımından kaynaklanır.
OSHA 29 CFR 1910.147(d)(6) bu doğrulamayı açıkça zorunlu kılar: izolasyonun etkinliği iş başlamadan önce test edilerek teyit edilmelidir. Yanlış etiketlenmiş bir kablo, hatalı bağlanmış ikincil bir kontrol devresi ya da geri besleme yapan bir başka kaynak, ana şalter kapalı olsa bile devrede tehlikeli gerilim bırakabilir. Varsayım değil, ölçüm esastır.
Gerçek Hayattan Vaka İncelemeleri
Vaka 1: Motor Kontrol Merkezinde Ark Parlaması Önlendi
Bir kağıt üretim tesisinde, enerjiden ayrıldığı varsayılan ikincil bir kontrol devresinde voltaj yokluğu testi yapılırken cihaz 120 volt gerilim tespit etti. Ana şalter kapalı olmasına rağmen devre canlıydı. Test yapılmasaydı, teknisyen çıplak iletkene temas edecek ve ciddi bir ark parlaması (arc flash) olayı yaşanacaktı. Tek bir ölçüm, ağır yaralanmayı önledi.
Vaka 2: Enerji Kontrol Programı ile Kaza Oranında Düşüş
Bir otomobil üretim şirketi, departmanlar genelinde renk kodlu (color-coded) elektriksel kilitleme araçları kullanmaya başladı. Her bölüme ayrı renk atanması, hem disiplini hem de görsel takibi artırdı. Sonuçta beklenmedik makine çalıştırma kaynaklı kazalarda yüzde 40 azalma elde edildi. Bu, doğru ekipman seçiminin tek başına bile ölçülebilir bir güvenlik kazancı yarattığını gösterir.
İlgili Standartlar ve Mevzuat
Elektriksel kilitlemenin çerçevesini belirleyen başlıca standartlar şunlardır:
| Standart / Mevzuat | Kapsam |
|---|---|
| OSHA 29 CFR 1910.147 | Genel endüstri için kilitleme-etiketleme gereklilikleri, enerji kontrol programı ve eğitim |
| OSHA 1910.147(d)(6) | İzolasyonun fiziksel test ile doğrulanması (voltaj yokluğu testi) |
| ISO 45001 | İş sağlığı ve güvenliği yönetim sistemi |
| 6331 sayılı İSG Kanunu | Türkiye'de işverenin risk değerlendirmesi, koruyucu önlem ve çalışan eğitimi yükümlülükleri |
6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında işveren, bakım faaliyetlerinde enerji kontrol prosedürlerini yazılı hale getirmek ve periyodik denetimlerle güncel tutmakla yükümlüdür. EKED programı, bu yükümlülüğün en somut uygulama aracıdır.
Bonus: Genel Elektrik Güvenliği Adımları
EKED prosedürünü güçlü bir genel güvenlik kültürü destekler. Elektrik sistemleriyle çalışırken aşağıdaki temel önlemler her zaman geçerlidir:
- Göreve uygun kişisel koruyucu donanımı (PPE) giyin: yalıtkan eldiven, yüz siperi, ark dirençli giysi.
- Ekipmanın doğru kurulumunu, yalıtımını ve koruma (guarding) düzeneklerini sürdürün.
- Aşırı akım korumasını ve topraklamayı (ground) eksiksiz tutun.
- Kaçak akım koruma rölesi (GFCI) cihazları kullanın.
- Devreye uygun, doğru boyutlu sigortalar seçin.
- Islak ortamlarda elektrikli sistemlerle çalışmaktan kaçının.
- Devre kesici (circuit breaker) ve pano konumlarını önceden öğrenin.
- Bir elektrik çarpması mağduruna yardım ederken yalnızca iletken olmayan (non-conductive) nesneler kullanın.
Tesisinizin tümünü kapsayan bir program kurarken, doğru donanım kombinasyonunu seçmek için endüstriyel kilitleme-etiketleme ekipmanları rehberimiz yol gösterici olacaktır. Modern üretim hatlarında EKED uygulamasının nasıl bütünleştiğini görmek için iş güvenliğinde yeni nesil çözümler yazımıza da göz atabilirsiniz.
Doğru Kilitleme Donanımı Nasıl Seçilir?
EKED ekipmanı seçerken yalnızca fiyata değil, uygulamanın türüne ve sertifikasyona bakmak gerekir. Technic Safety olarak önerdiğimiz seçim kriterleri:
- Uygulama uyumu: Minyatür devre kesici, şalter, vana veya kablo tipi enerji kaynağına özel tasarlanmış kilit kullanın.
- Sertifikasyon: CE ve ISO 9001 gibi kalite belgelerine sahip ürünler tercih edin.
- Dayanıklılık: Endüstriyel ortamda darbeye, kimyasala ve sıcaklığa dayanıklı malzeme şarttır.
- Renk kodlama: Departman veya kişi bazlı renk sistemi disiplini artırır.
İhtiyacınıza uygun devre kesici kilitleri ve diğer çözümler için elektrik kilitleri kategorimizi inceleyebilirsiniz.
Sonuç
Elektrik güvenlik kilitleme, bir tercih değil, hayat kurtaran bir zorunluluktur. Enerji kaynaklarını belirlemekten voltaj yokluğu testine kadar uzanan 6 adımlı prosedürü eksiksiz uygulamak, ölümcül elektrik çarpması ve ark parlaması risklerini ortadan kaldırır. Unutmayın: en güçlü kilit bile, son adımdaki ölçümle doğrulanmadıkça güvenli kabul edilemez. Technic Safety olarak, OSHA 1910.147 ve 6331 sayılı İSG Kanunu gerekliliklerini karşılayan, sertifikalı EKED çözümleriyle çalışanlarınızın güvenliğini garanti altına almanıza yardımcı oluyoruz.
