Elektrik panosu kilitleme ile devre kesici kilitleme arasındaki temel fark şudur: pano kilitleme yalnızca muhafaza kapısına fiziksel erişimi kısıtlayan çevresel bir önlemdir ve gerçek enerji izolasyonu sağlamaz; devre kesici kilitleme ise ilgili şalteri "KAPALI" (OFF) konumunda mekanik olarak sabitleyerek tehlikeli enerjiyi doğrudan izole eder ve sıfır enerji durumunu (zero-energy state) garanti eder. Bakım, onarım veya temizlik çalışmalarında işçi güvenliği için kritik olan bu ayrımı doğru anlamak, EKED/LOTO (kilitleme-etiketleme) sisteminizin gerçekten koruyucu olup olmadığını belirler.
Elektrik Panosu Kilitleme ve Devre Kesici Kilitleme Nedir?
Önce iki kavramı netleştirelim. Elektrik panosu (pano), devre kesicilerin, sigortaların, baraların ve diğer elektrik elemanlarının içinde bulunduğu metal muhafazadır. Devre kesici ise aşırı akım veya kısa devre durumunda gücü otomatik olarak kesen koruyucu bir şalterdir. Yani pano bir "kutu", devre kesici ise o kutunun içindeki tek tek "anahtarlardır".
Bu fiziksel ayrım, iki farklı kilitleme yaklaşımını doğurur:
- Elektrik panosu kilitleme: Pano kapısının tamamını kilitleyerek içeriye yetkisiz girişi engeller. Amaç, çalışan kesicilere izinsiz dokunulmasını önlemektir.
- Devre kesici kilitleme: Tek bir kesici şalterini doğrudan KAPALI konumda sabitleyerek o devreye giden enerjiyi keser ve yeniden enerjilenmeyi (re-energization) imkânsız hale getirir.
EKED/LOTO felsefesinin özü, tehlikeli enerjiyi kaynağında izole etmektir. Bu nedenle iki yöntemin koruma seviyesi temelden farklıdır. Konunun bütününü merak ediyorsanız LOTO sistemi nedir ve EKED ile iş kazalarını önlemenin anahtarı yazımız iyi bir başlangıç noktasıdır.
Elektrik Panosu Kilitlemenin Rolü ve Sınırlamaları
Elektrik Panosu Kilidinin Rolü
Pano kilitleme tamamen işlevsiz değildir; doğru bağlamda değerli bir katman sunar:
- Yetkisiz personelin pano içindeki şalterlere ulaşmasını fiziksel olarak engeller.
- Kalabalık ya da kamuya açık alanlarda kazara müdahaleyi azaltır.
- Devre kesici kilitleriyle birlikte kullanıldığında ek bir güvenlik bariyeri oluşturur (katmanlı güvenlik).
Elektrik Panosu Kilidinin Sınırlamaları
Sorun, pano kilidinin tek başına bir enerji izolasyon yöntemi sanılmasıdır. Pratikte ciddi açıkları vardır:
- Kesicileri otomatik olarak KAPALI konuma getirmez; içerideki devreler hâlâ enerjili olabilir.
- Tek başına kullanıldığında OSHA 29 CFR 1910.147 enerji izolasyon gereksinimlerini karşılamaz.
- İşçilerde yanlış bir güvenlik hissi (false sense of security) yaratır.
- Pano kapısı kilitliyken, izole edilmesi gereken belirli bir kesiciye erişimi de engelleyebilir.
- Farklı pano tasarımlarıyla uyumluluk sorunları çıkarır.
- Kesici durumunun (açık/kapalı) görsel olarak doğrulanmasına izin vermez.
Kısacası pano kilidi "kapıyı kilitler" ama "elektriği kesmez". Türkiye'de 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında işverenin tehlikeyi kaynağında ortadan kaldırma yükümlülüğü düşünüldüğünde, bu fark hukuki sorumluluk açısından da belirleyicidir.
Devre Kesici Kilitlemenin Rolü

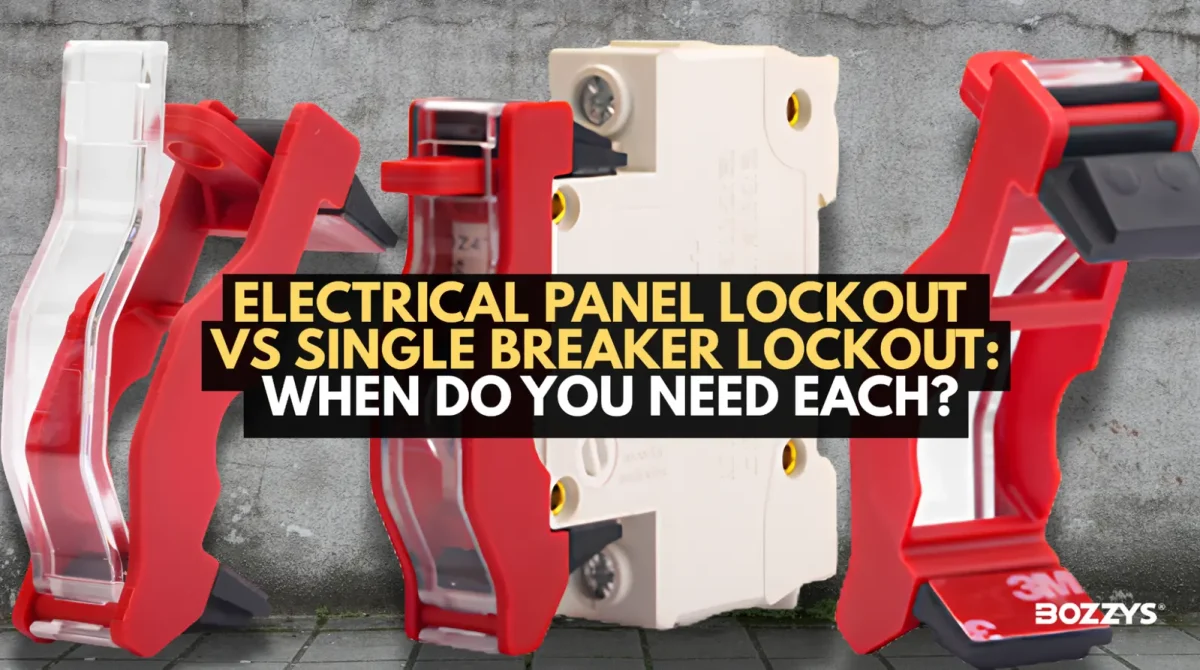

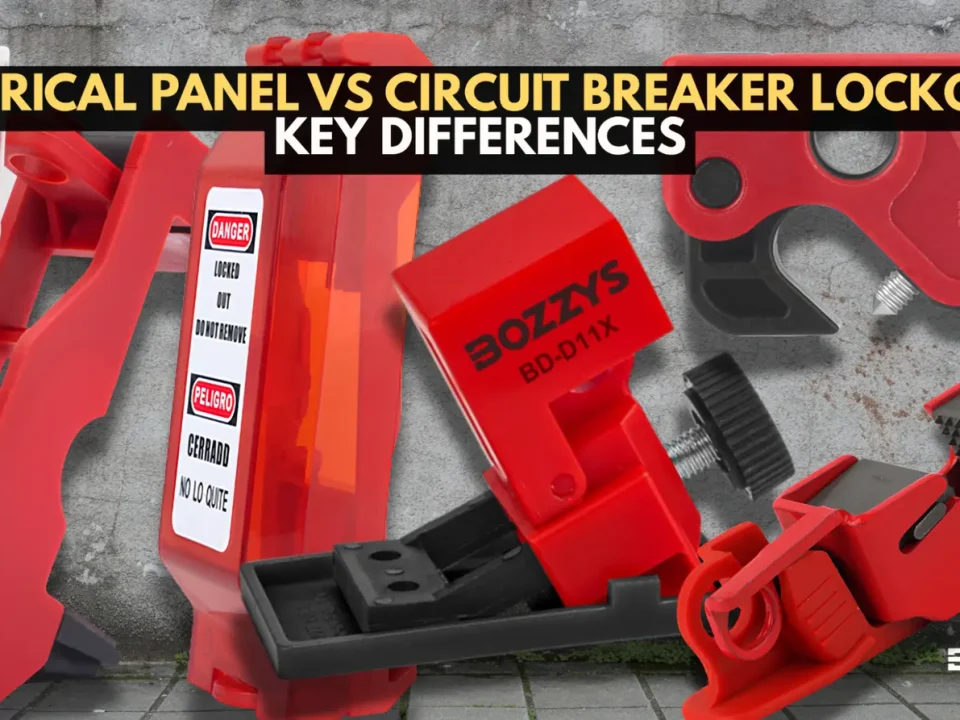

Devre kesici kilitleme, EKED/LOTO zincirinin enerjiyi gerçekten kontrol altına alan halkasıdır. Cihaz, kesici kolunun (toggle) üzerine kelepçelenir veya geçirilir, şalteri KAPALI konumda tutar ve üzerine bir veya daha fazla asma kilit takılmasına olanak verir.
En kritik avantajı grup kilitleme (group lockout) imkânıdır. Bir hat üzerinde birden fazla yetkili işçi çalışıyorsa, her biri kendi asma kilidini takar. Tüm kilitler tek tek çıkarılmadan güç geri verilemez. Bu sayede sahadaki son işçi de güvenliğini sağlamadan sistem yeniden enerjilenemez; sıfır enerji durumu kişiden bağımsız olarak garanti altına alınır.
Bir minyatür devre kesici (MCB) kilidi seçerken dikkat etmeniz gereken kriterler:
- Kesici kol genişliğine ve tipine (tekli/çoklu kutup) uyumluluk.
- Sağlam, kıvılcım çıkarmayan ve yalıtkan malzeme yapısı.
- Birden fazla asma kilit deliği (grup kilitleme için).
- Tehlikeli ortamlarda ATEX, ürün güvenliğinde CE ve elektriksel çalışmalarda NFPA 70E bağlamına uygunluk.
Technic Safety olarak bu kriterleri karşılayan minyatür devre kesici kilitleri ve geniş EKED ekipman yelpazemizi elektrik kilitleri kategorimizde bulabilirsiniz.
İki Yöntemin Karşılaştırması
| Kriter | Elektrik Panosu Kilitleme | Devre Kesici Kilitleme |
|---|---|---|
| Temel işlev | Kapıya fiziksel erişimi kısıtlar | Enerjiyi doğrudan izole eder |
| Enerji durumu | Devreler enerjili kalabilir | Sıfır enerji durumu sağlar |
| OSHA 1910.147 uyumu | Tek başına yetersiz | Uyumlu izolasyon yöntemi |
| Grup kilitleme | Sınırlı | Çok sayıda asma kilit destekler |
| Görsel doğrulama | Yok | Kesici konumu görülebilir |
Güvenli Enerji İzolasyonu İçin Adım Adım EKED/LOTO Prosedürü
Pano kilitleme ile devre kesici kilitleme arasındaki farkı kavradıktan sonra, doğru sıralamayı uygulamak hayati önem taşır. Aşağıdaki altı adımlık akış, hem OSHA 1910.147 hem de 6331 sayılı Kanun mantığıyla uyumlu güvenli bir izolasyon süreci tanımlar:
- Hazırlık: İzole edilecek enerji kaynaklarını ve etkilenecek devreleri belirleyin; çalışmadan etkilenecek tüm personeli önceden bilgilendirin.
- Kapatma: Ekipmanı normal işletme prosedürüne göre durdurun ve ilgili devre kesiciyi KAPALI konuma alın.
- İzolasyon: Devre kesici kilidini şaltere takarak kolu mekanik olarak KAPALI konumda sabitleyin; bu adım gerçek enerji izolasyonunun sağlandığı andır.
- Kilitleme ve etiketleme: Her yetkili çalışan kendi asma kilidini ve uyarı etiketini takar; ortam gerektiriyorsa pano kilidi ile katmanlı bir koruma eklenir.
- Artık enerjinin boşaltılması: Kondansatör, yay veya basınç gibi sistemde depolanmış enerjileri güvenli biçimde tahliye edin.
- Doğrulama: Uygun bir test cihazıyla sıfır enerji durumunu ölçerek teyit edin; çalışmaya yalnızca bu doğrulamadan sonra başlayın.
Bu akışta görüldüğü gibi devre kesici kilitleme, üçüncü ve dördüncü adımların kalbinde yer alır. Pano kilidi ise yalnızca tamamlayıcı bir katman olarak devreye girer; hiçbir zaman tek başına izolasyon adımının yerini tutmaz. Bu yüzden ekipman envanterinizi oluştururken önceliği doğru devre kesici kilitlerine vermeniz gerekir.
Gerçek Hayattan Bir Ders: "Sadece Etiketleme" Felaketi
EKED'in neden "kilitleme + etiketleme" olduğunu gösteren acı bir örnek, gıda sektöründe yaşanan bir vakadır. Bir üretim tesisinde, bir hat üzerinde yalnızca etiket (tag-only) kullanılmış, fakat asma kilit ile fiziksel izolasyon yapılmamıştı. Etiket sadece "uyarı" niteliğindedir; bir başkasının şalteri açmasını fiziksel olarak engellemez.
Sonuç, bakım sırasında devrenin yeniden enerjilenmesi ve ciddi bir yaralanma oldu. Bu olay, EKED'in altın kuralını hatırlatır: etiket tek başına asla yeterli değildir; mutlaka mekanik bir kilit ile desteklenmelidir. Aynı mantık pano kilidi için de geçerlidir — erişim kontrolü, enerji izolasyonunun yerini tutmaz.
Doğru ekipman seçimi ve prosedür kurulumu için endüstriyel kilitleme-etiketleme ekipmanları rehberimizi ve modern yaklaşımlar için iş güvenliğinde yeni nesil çözümler yazımızı inceleyebilirsiniz.
Sonuç
Elektrik panosu kilitleme ve devre kesici kilitleme birbirinin alternatifi değil, tamamlayıcısıdır. Pano kilidi yetkisiz erişimi kısıtlayan dış katmanı, devre kesici kilidi ise asıl koruyucu işlevi gören enerji izolasyonunu sağlar. Güvenli bir bakım için izlenmesi gereken sıralama nettir: önce kesiciyi KAPALI konuma alın, devre kesici kilidi ile sabitleyin, asma kilit ve etiket takın, ardından gerekiyorsa pano kilidi ile katmanlı koruma ekleyin ve son olarak sıfır enerji durumunu test cihazıyla doğrulayın.
İşletmenizin EKED/LOTO sürecini OSHA 1910.147 ve 6331 sayılı Kanun gerekliliklerine uygun hale getirmek için doğru cihazları seçmek ilk adımdır. Technic Safety'nin elektrik kilitleri ürün kategorisi, devre kesici kilitlerinden grup kilitleme aksesuarlarına kadar ihtiyacınız olan tüm çözümleri sunar.
