Kısa cevap: Tek bir devreyi (örneğin küçük bir motor, aydınlatma hattı veya priz devresi) bakıma alıyor ve diğer devrelerin çalışmaya devam etmesini istiyorsanız tekli sigorta (tekli devre kesici) kilidi kullanın. Tüm panoda çalışıyorsanız, kesiciler eski/uyumsuzsa, pano kapağı güvenlik için kapalı kalmak zorundaysa veya yüksek voltajlı bir muhafazayı izole ediyorsanız elektrik pano kilidi (tam pano kilidi) tercih edin. Doğru seçim, EKED/LOTO (kilitleme-etiketleme) prosedürünün hem güvenli hem de operasyonel olarak verimli olmasını sağlar.
Endüstriyel tesislerde elektrik kaynaklı kazaların büyük bölümü, enerjinin tam olarak izole edilmediği bakım anlarında yaşanır. OSHA 29 CFR 1910.147 ve ANSI Z244.1 standartları ile ülkemizde 6331 sayılı İş Sağlığı ve Güvenliği Kanunu, tehlikeli enerjinin kontrol altına alınmasını zorunlu kılar. İşte bu noktada hangi kilitleme cihazını seçtiğiniz hayati önem taşır.
Tekli Sigorta (Devre Kesici) Kilidi Nedir?
Tekli devre kesici kilidi, belirli bir devre kesici koluna (toggle) doğrudan kelepçelenen kompakt bir cihazdır. Cihaz, kesici kolunu "kapalı" konumda sabitleyerek bakım sırasında yalnızca o devrenin yeniden enerjilendirilmesini önler; aynı pano içindeki diğer devreler çalışmaya devam edebilir.
Kurulum nasıl yapılır? Cihaz, devre kesici koluna bir vidalı sıkıştırma (thumb screw) veya kelepçe mekanizmasıyla bağlanır. Ardından üzerinde çalışan operatör, cihazın kilit deliğine kendi bireysel asma kilidini takar ve etiketler. Bu sayede yalnızca o kişi kilidi açabilir.

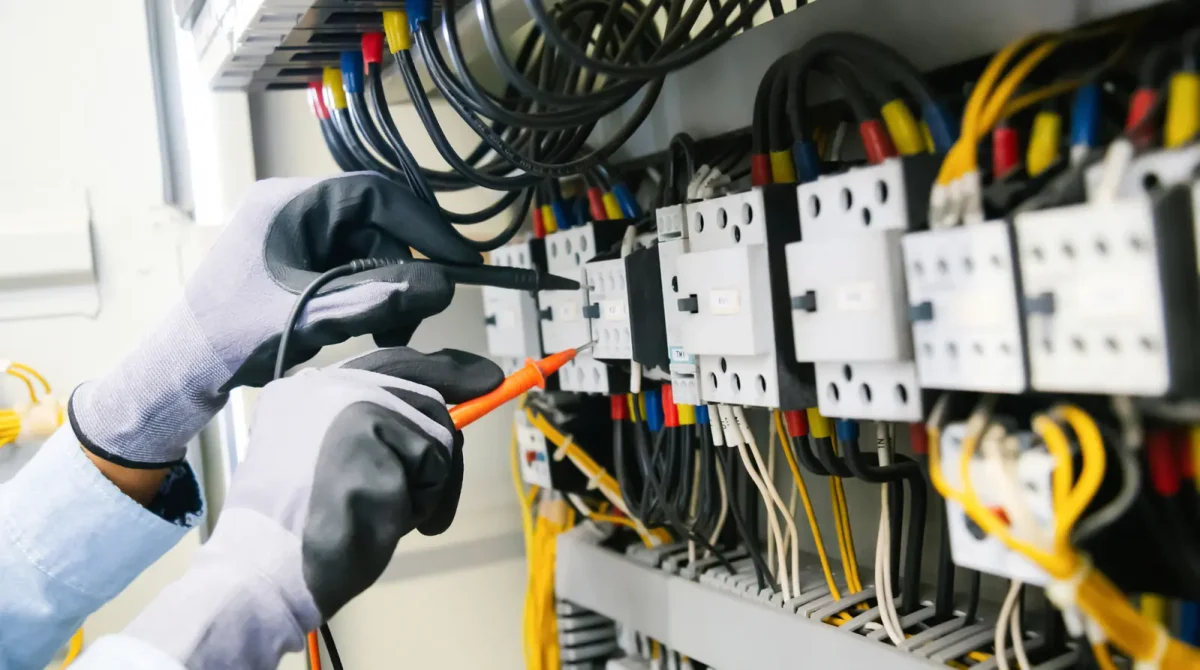

Tam Pano (Elektrik Pano) Kilidi Nedir?
Tam pano kilidi, tüm muhafazayı veya çok sayıda kesicinin bulunduğu büyük bir kesici bankasını aynı anda güvene almak için kullanılır. Bu yöntemde bir LOTO panel barı ya da bloklama braketi (blocking bracket) kullanılarak pano kapağının açılması veya kesicilerin konumlandırılması engellenir.
Bu çözüm özellikle ölü-ön (dead-front) panolarda, yani kesicilerin kapak arkasında gizlendiği sistemlerde, ya da kesici kolları standart bir tekli kilitle uyumlu olmayan eski panolarda vazgeçilmezdir. Uygun donanım seçenekleri için elektrik kilitleri kategorimizi inceleyebilirsiniz.
Tekli Sigorta Kilidi Ne Zaman Kullanılır?
- Bireysel ünite izolasyonu: Sadece tek bir cihaz veya makine devre dışı bırakılacaksa.
- Küçük bakım işleri: Küçük motor, aydınlatma armatürü veya priz devresi onarımları.
- Geçici bakım: Tek bir enerji kaynağına bağlı kısa süreli müdahaleler.
- Sıkışık panolar: Kesicilerin birbirine yakın yerleştirildiği kalabalık pano düzenlerinde hızlı izolasyon.
Bağımsız makinelerde rutin ve düşük voltajlı onarımlar için tekli kilitler hem hızlı hem de operasyonel etkisi düşük bir çözümdür.
Tam Pano Kilidi Ne Zaman Kullanılır?
- Tüm pano bakımı veya yükseltmeleri: Pano genelinde çalışma gerektiğinde.
- Uyumsuz veya eski kesiciler: Standart tekli kilidin oturmadığı durumlarda.
- Ortak güç paylaşan çok devreli panolar: Devrelerin birbirini besleyebildiği sistemlerde.
- Ölü-ön (dead-front) panolar: Kesicilerin gizli olduğu kapalı muhafazalar.
- Yüksek voltaj uygulamaları: Ark flaş riskinin yüksek olduğu kritik sistemler.
Tekli Sigorta ve Tam Pano Kilidi Arasındaki Farklar
| Kriter | Tekli Sigorta Kilidi | Tam Pano Kilidi |
|---|---|---|
| İzolasyon Kapsamı | Tek devre | Tüm pano veya çok kesicili banka |
| Kurulum Hızı | Çok hızlı | Orta |
| Operasyonel Etki | Düşük | Yüksek |
| Donanım Tipi | Tek kutuplu (single-pole) kesici kilidi | Kilitleme-etiketleme panel barı |
| Tipik Senaryo | Tek ünite bakımı | Pano geneli çalışma, yüksek voltaj |
EKED/LOTO sisteminin temellerini ve cihaz çeşitlerini derinlemesine öğrenmek için LOTO sistemi nedir başlıklı yazımızı okumanızı öneririz.
Gerçek Bir Vaka Çalışması
Metal Dövme Tesisindeki Ölümcül İç Busbar Kısa Devresi
Bir metal dövme ve otomotiv parça tesisinde, transformatör kurulumu sırasında yakındaki üretim hattı çalışmaya devam ediyordu. Ekip, tüm panoyu izole etmek yerine yalnızca seçici tek-kutuplu kesici izolasyonu uygulamayı tercih etti. Çalışma sırasında açıkta kalan bir bakır tel, hâlâ enerjili olan bir busbara (bara) temas etti.
Sonuç felaket niteliğindeydi: şiddetli bir ark flaş (arc flash) patlaması meydana geldi. Çalışanlarda ağır yanıklar ve solunum yolu yaralanmaları görüldü. Soruşturmacılar, kök nedeni eksik ve yetersiz kilitleme prosedürü olarak belirledi. Bu senaryoda tam pano kilidi kullanılsaydı, enerjili bara tamamen izole edilmiş ve kaza önlenmiş olacaktı. Bu olay, "diğer devreler çalışsın" konforunun bazen ölümcül bir riske dönüşebileceğini gösterir.
Doğru Kilitleme Yöntemini Seçmek İçin Hızlı İpuçları
- OSHA uyumluluğunu kontrol edin: Seçtiğiniz cihazın kesici kolu boyutlarıyla tam olarak eşleştiğinden emin olun.
- Kapak kapalı kalmalıysa panel barı kullanın: Pano kapağı güvenlik için kapalı tutulmak zorundaysa kilitleme-etiketleme panel barı tercih edin.
- Rutin işler için tekli kilit: Bağımsız makinelerde düşük voltajlı, rutin onarımlarda tekli kesici kilitleri en pratik seçimdir.
- Donanımınızı standardize edin: Tüm çalışanların aynı ekipmanla eğitilmesi için EKED/LOTO ürünlerinizi tek bir standartta toplayın.
Kritik kural: Kilit uygulandıktan sonra her zaman bir voltmetre ile gücün gerçekten kesildiğini doğrulayın. Kesici kolu gevşek veya hasarlıysa tekli kilidi atlayın ve tam pano kilidi kullanın. Ayrıca sistem üzerinde çalışan her kişinin kendi bireysel asma kilidi ve etiketi cihaza takılı olmalıdır. Doğru ürün seçimi için elektrik kilitleri ürün kategorimizden faydalanabilir, kapsamlı ekipman listesi için endüstriyel kilitleme-etiketleme ekipmanları rehberini inceleyebilirsiniz.
Sonuç
Güvenli enerji kontrolü, doğru kilitleme cihazının seçilmesiyle başlar. Tekli sigorta kilidi hız ve düşük operasyonel etki sunarken; tam pano kilidi karmaşık, yüksek voltajlı ve riskli ortamlarda gereken tam izolasyonu sağlar. Her iki cihaz tipi de zorlu, tozlu, nemli veya yüksek ısılı ortamlar için CE ve gerektiğinde patlamaya dayanıklı ATEX standartlarını karşılamalıdır.
Doğru elektrik panosu kilitleme uygulamaları OSHA 29 CFR 1910.147 ve ANSI Z244.1 ile 6331 sayılı İSG Kanunu'nun gerekliliklerini takip eder. Technic Safety olarak hem tam pano hem de tekli devre kesici kilitleme çözümlerini tek kaynaktan sunuyoruz; böylece senaryonuza göre yöntemleri karıştırıp eşleştirebilirsiniz. İş güvenliğinde yeni nesil yaklaşımlar hakkında daha fazla bilgi için iş güvenliğinde yeni nesil çözümler yazımıza göz atabilirsiniz.
