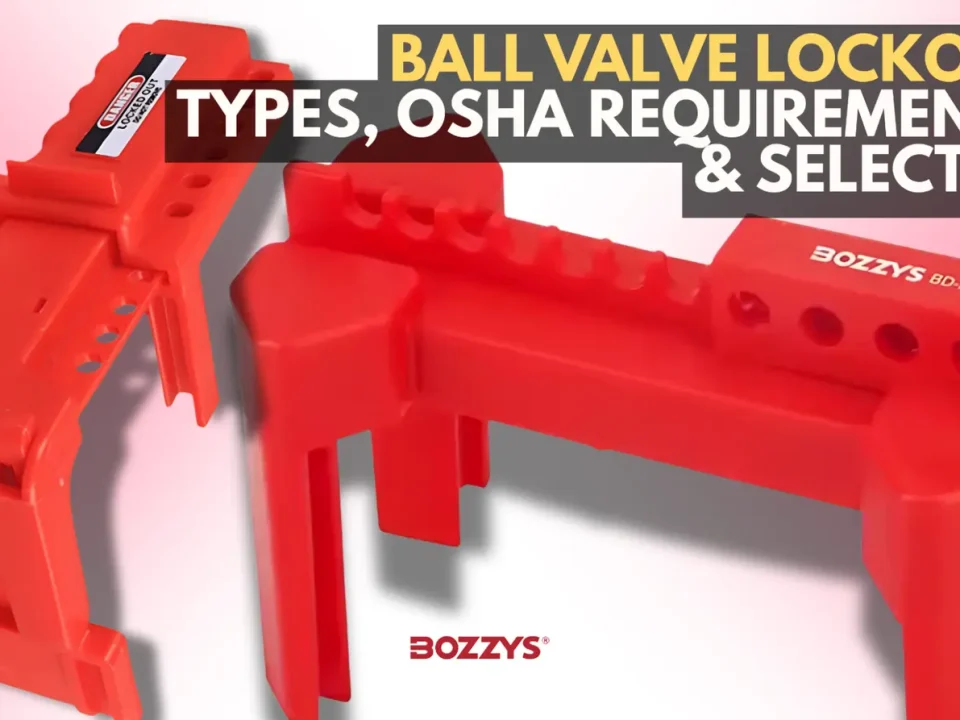

Küresel vana kilitleme cihazları, küresel vanaların kolunu KAPALI konumda sabitleyerek kazara veya yetkisiz açılmasını engelleyen güvenlik ekipmanlarıdır. Bu cihazlar; kimyasal sızıntısı, gaz kaçağı, yüksek basınçlı akışkan boşalması gibi ölümcül tehlikeleri önler ve bakım sırasında tehlikeli enerjinin kontrolsüz şekilde açığa çıkmasını engeller. Doğru cihazı seçmek için üç temel kritere bakılır: boru ve kol ölçüleri, aynı hatta çalışacak personel sayısı ve malzeme dayanımı. Bu rehberde küresel vana kilitlerinin yedi yaygın türünü, OSHA ve Türk mevzuatındaki gereksinimleri ve tesisinize uygun seçim yöntemini ele alıyoruz.
Küresel Vana Kilitleme Cihazları Nedir?
Küresel vana (ball valve), 90 derecelik bir kol hareketiyle akışı tamamen açan veya kapatan, endüstride en yaygın kullanılan vana tiplerinden biridir. Tam da bu hızlı çalışma özelliği, bakım sırasında en büyük risk kaynağıdır: yanlışlıkla itilen bir kol, hattı saniyeler içinde basınç altına alabilir. Vana kilitleme cihazları kolu fiziksel olarak bloke ederek bu hareketi imkânsız hâle getirir ve üzerine takılan bir asma kilitle yalnızca yetkili kişinin müdahalesine izin verir.
Bu cihazlar, daha geniş bir EKED (Enerji Kesme Etiketleme Devreden çıkarma) / LOTO sisteminin ayrılmaz bir parçasıdır. Tek başına bir kilit takmak değil, doğru prosedürle uygulanmış bir enerji izolasyonu zinciri hayat kurtarır. Tesisinize uygun ekipmanı valf ve vana kilitleri kategorimizden inceleyebilirsiniz.
OSHA ve Türk Mevzuatındaki Yeri
Küresel vana kilitlemenin yasal çerçevesini ABD'de OSHA 29 CFR 1910.147 standardı belirler. Bu standart, bakım ve onarım çalışmaları sırasında tehlikeli enerjinin açığa çıkmasını önlemek için enerji izolasyon kilitlerinin (küresel vana izolasyon cihazları dâhil) kullanımını zorunlu kılar. Türkiye'de ise dayanak 6331 sayılı İş Sağlığı ve Güvenliği Kanunu ile ilgili yönetmeliklerdir; işveren, çalışanları bakım esnasında beklenmedik enerjilenmeye karşı korumakla yükümlüdür. Her iki çerçeve de aynı ilkeye dayanır: enerji kaynağı izole edilmeli, kilitlenmeli, etiketlenmeli ve sıfır enerji durumu doğrulanmalıdır.
Yaygın Küresel Vana Kilitleme Türleri Nelerdir?

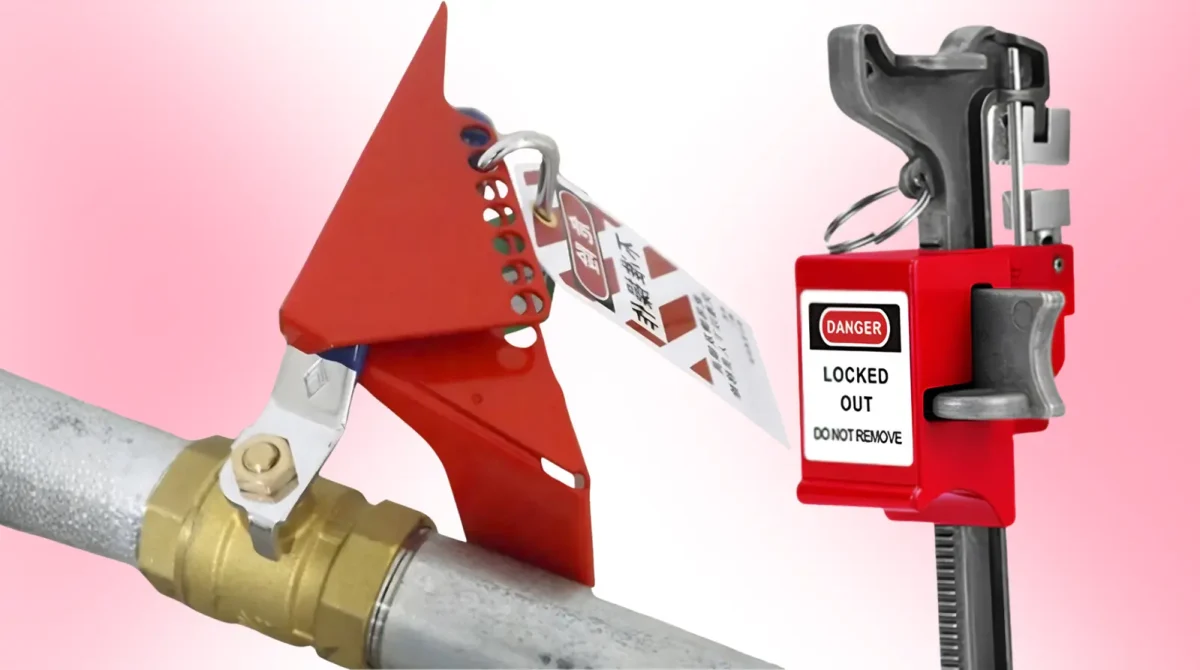

Küresel vana kilitlerinin yedi temel türü vardır. Her biri farklı kol geometrisi, boru çapı ve çalışma ortamı için tasarlanmıştır.
1. Kelepçeli (Clamp-On) Kilitler
Vana kolunu sararak sabitleyen, çok çeşitli kol ve vana biçimlerine uyum sağlayabilen esnek bir çözümdür. Farklı tesislerde standart bir başlangıç noktası olarak yaygın kullanılır.
2. Kamalı (Wedge) Kilitler
Kolu boruya veya vana gövdesine kama sistemiyle bastırarak hareketini bloke eder. Basit mekaniği sayesinde dar alanlarda pratik bir uygulama sunar.
3. İki Aşamalı (Two-Stage) Kilitler
İki ayrı tamamlama adımı gerektirir: önce kol çıkarılır, ardından kilitleme mekanizması devreye alınır. Sıkı kontrol gerektiren yüksek riskli süreçler için idealdir.
4. Silindir Kapaklı (Cylinder Cover) Kilitler
Vana kolunu tamamen içine alan silindirik bir kapaktır; kola hiçbir temasa izin vermez. Açık ve görünür alanlarda kazara tetiklenmeye karşı etkilidir.
5. Sabit Montajlı (Permanent-Mount) Kilitler
Vananın ayrılmaz bir bileşeni olarak kalıcı şekilde monte edilir. Sürekli ve güvenilir kilitleme gereken kritik hatlar için uzun ömürlü bir çözümdür.
6. Ayarlanabilir (Adjustable) Kilitler
Kayar bir bileşen sayesinde farklı kol genişlik ve boyutlarına uyum sağlar. Tek bir cihazla çok sayıda vana tipini kapsamak isteyen tesisler için ekonomiktir.
7. Kolsuz / Manşonlu (Handle-Off / Sleeve) Kilitler
Kol söküldükten sonra vana milini (stem) bir manşonla kapatır. Büyük vanalar ve yoğun insan trafiğinin olduğu alanlar için en güvenli seçenektir, çünkü kolu fiziksel olarak ortadan kaldırarak hatalı müdahale olasılığını sıfıra yaklaştırır.
Tesisiniz İçin Doğru Cihazı Nasıl Seçersiniz?
Cihaz seçimi üç temel kritere dayanır. Bu kriterleri doğru değerlendirmek, hem güvenliği hem de maliyet verimliliğini belirler.
Boru ve Kol Ölçüleri
Piyasadaki kitlerin çoğu 0,5 ila 2,5 inç arasındaki borulara uyum sağlar. 3 inçi aşan borular için ise uzatılmış kollu, daha büyük kitlere ihtiyaç duyulur. Satın almadan önce hem boru çapını hem de vana kolunun uzunluğunu ölçmek, yanlış ürün alımının önüne geçer.
Personel Sayısı
Aynı hat üzerinde birden fazla teknisyen çalışacaksa, cihazın çoklu asma kilit kapasitesi olmalıdır. Grup kilitleme prensibinde her çalışan kendi kilidini takar; tüm kilitler çıkmadan vana açılamaz. Bu yüzden hasp (kilit köprüsü) kapasitesi, çalışan ekip büyüklüğüne göre seçilmelidir.
Malzeme Dayanımı
Çalışma ortamı, kilidin malzemesini belirler. Aşağıdaki karşılaştırma seçim sürecini kolaylaştırır:
| Malzeme | Üstün Olduğu Alan | Tipik Kullanım |
|---|---|---|
| Polipropilen | Kimyasal direnç | Asit, çözücü ve korozif ortamlar |
| Toz boyalı çelik | Darbe ve fiziksel dayanım | Ağır sanayi, mekanik etkiye açık alanlar |
| Yüksek sıcaklık malzemeleri | Isı direnci | Buhar ve sıcak akışkan hatları |
Malzeme her zaman boru içindeki akışkanın sıcaklığına dayanabilecek nitelikte olmalıdır. Doğru malzeme seçimi konusunda endüstriyel kilitleme-etiketleme ekipmanları rehberimizden faydalanabilirsiniz.
Gerçek Bir Sahadan Vaka Örneği: Rafineri Vana Yükseltmesi
Rafinerilerde büyük volan kollu küresel vanalar, geçmişte demir zincirlerle sabitleniyordu. Ancak zincirler vanada hafif bir hareketi dahi tam olarak önleyemiyor, bu da kontrolsüz akış riski yaratıyordu. Bu soruna karşı geliştirilen esnek kilitleme kablosu sistemleri, çok daha üstün bir sabitleme kabiliyeti sundu.
Bir uygulama programında 10 rafineriye bu sistem kuruldu; bakım personeline 15.000'den fazla özelleştirilmiş asma kilit ve kilitleme kutusu sağlandı. Sonuç olarak EKED/LOTO uyumu önemli ölçüde iyileşti ve operasyonel kesinti yaşanmadı. Bu örnek, doğru kilitleme donanımının hem güvenliği hem de süreç sürekliliğini birlikte koruduğunu gösteriyor.
Önemli Bir Güvenlik Hatırlatması
Küresel vana kilidi, kapsamlı bir güvenlik programının yalnızca bir parçasıdır. Tam EKED/LOTO prosedürü uygulanmadan takılan bir cihaz, sahte bir güven duygusu yaratır ve bu, donanımsızlıktan daha tehlikeli olabilir. Çalışanlar cihazı taktıktan sonra mutlaka vananın gerçekten kapalı olduğunu ve hatta enerji kalmadığını doğrulamalıdır. Doğrulama adımı atlandığında, en kaliteli kilit bile koruma sağlamaz. Modern güvenlik yaklaşımları hakkında iş güvenliğinde yeni nesil çözümler yazımız da yol gösterici olacaktır.
Neden Technic Safety?
Technic Safety, EKED/LOTO ekipmanlarında geniş bir üretim altyapısı ve uluslararası standartlara uygun ürün yelpazesiyle hizmet verir. Renk ve işaretleme bazında OEM özelleştirme imkânı, CE sertifikalı vana kilitleme donanımları ve farklı boru çaplarına uygun çözümleriyle tesisinizin ihtiyacına yanıt verir. Tüm valf ve vana kilitleri ürünlerimizi inceleyerek doğru çözümü belirleyebilir, uzman ekibimizden destek alabilirsiniz.
