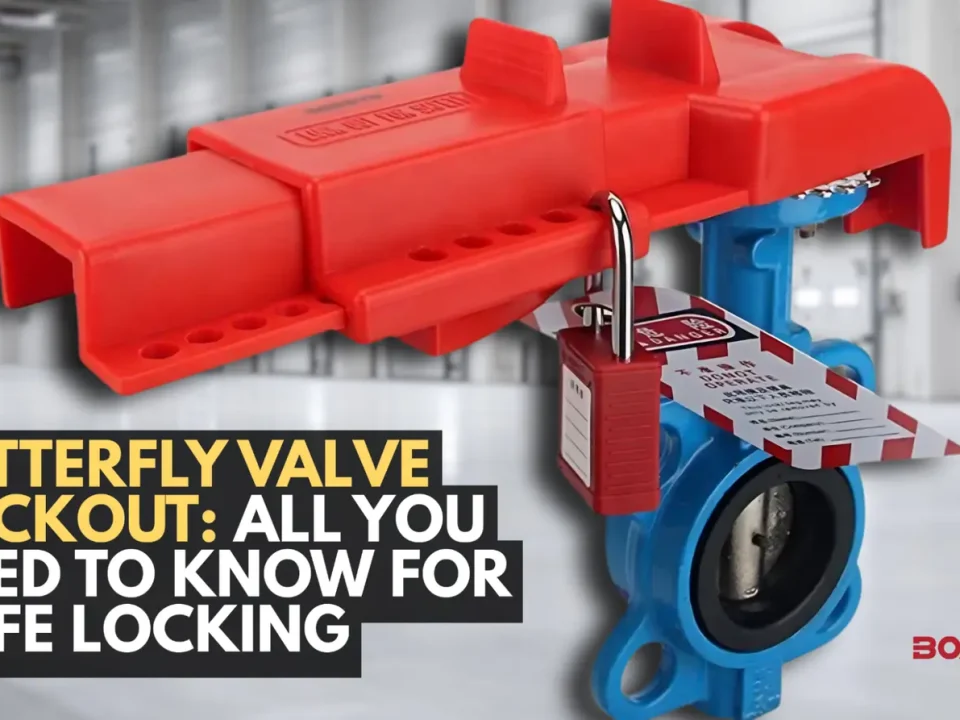

Kelebek vana kilitleme, çeyrek tur kollu (lever) bir kelebek vananın istenmeden açılmasını veya kapanmasını fiziksel olarak engelleyerek hattaki basınç, akışkan ve kimyasal enerjinin güvenli şekilde izole edilmesini sağlayan bir kilitleme-etiketleme (EKED/LOTO) uygulamasıdır. Bakım veya onarım sırasında vana koluna özel bir kilitleme cihazı takılır, üzerine asma kilit geçirilir ve böylece yalnızca yetkili çalışan kilidi açana kadar vana hareket edemez. Doğru cihazı seçmek; kol tipine, çevre koşullarına ve asma kilit kapasitesine bağlıdır. Yanlış seçim ise vananın kayarak hattı basınç altında bırakmasına yol açabilir.
Kelebek Vana Nedir?

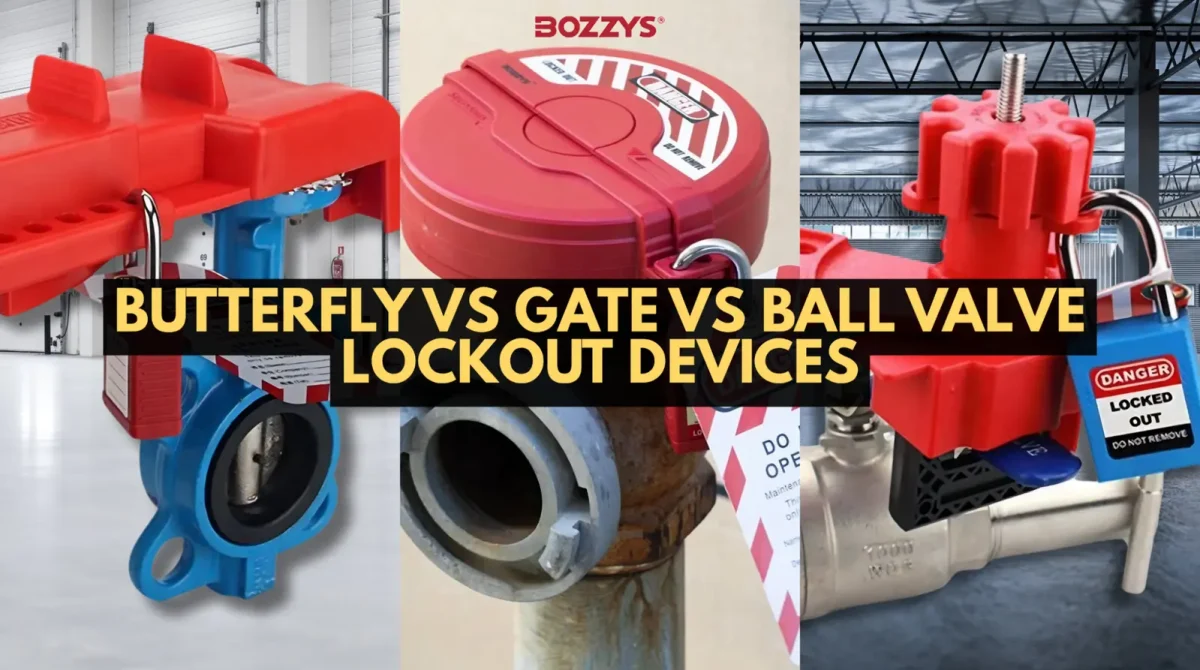

Kelebek vana, gövde içindeki bir diskin döndürülmesiyle akış kanalını açıp kapatan bir vana türüdür. Disk, genellikle bir kol veya volan ile 90 derecelik (çeyrek tur) bir hareketle konumlandırılır; kol akış yönüne paralel olduğunda vana açık, dik olduğunda kapalıdır. Bu mekanizma, sürgülü vanalardan (gate valve) farklıdır: sürgülü vanalarda bir mil yukarı-aşağı hareket ederek sürgüyü kaldırıp indirir, kelebek vanada ise yalnızca disk döner. Bu çeyrek tur yapısı, kelebek vanaları hızlı açma-kapama için ideal kılar; ancak aynı hız, kazara temas durumunda riski de artırır. Bu nedenle valf ve vana kilitleri kategorimizdeki cihazlar bu vana tipine özel olarak tasarlanmıştır.
Kelebek Vana Kilitleme Cihazlarının Ana Tipleri Nelerdir?
Kelebek vanalar için temel olarak üç kilitleme cihazı tipi kullanılır. Her biri farklı kol tasarımına ve montaj alanına uygundur.
1. Kol Kelepçeli Kilitleme Cihazları (Lever Clamp)
Bu cihazlar doğrudan vana kolunun üzerine geçirilir. İçindeki kama (wedge) elemanları, kolun tetik/mandal fonksiyonunu bloke ederek kolun bastırılmasını ve kilidin serbest kalmasını engeller. Standart kollu kelebek vanalarda en yaygın ve pratik çözümdür.
2. Kavrama Tetikli Kapatma Cihazları (Pull-Handle)
Bazı kollarda sıkma veya çekme tetiği bulunur. Bu cihaz, tetiği tamamen kapsayarak kola müdahale edilmesini önler ve farklı kol boyutlarına uyacak şekilde ayarlanabilir. Çekme tetikli kollarda tercih edilmelidir.
3. Çelik Halatlı Kilitleme Cihazları (Cable-Assisted)
Esnek, kaplamalı çelik halat kol etrafına dolanır ve gerdirilerek sabitlenir. Dar, sıkışık veya çevresinde engel bulunan alanlarda, sert plastik gövdeli cihazların sığmadığı durumlarda idealdir. Halatlı çözümler aynı zamanda farklı vana tiplerinde de kullanılabildiği için çok yönlüdür.
Doğru Cihaz Nasıl Seçilir?
Cihaz seçimi rastgele değil, sahadaki koşullara göre yapılmalıdır. Aşağıdaki tablo hızlı bir karar rehberi sunar:
| Koşul | Önerilen Cihaz |
|---|---|
| Standart kol (lever) | Kol kelepçeli cihaz |
| Çekme/sıkma tetikli kol | Tetik kapatmalı cihaz |
| Dar veya engelli alan | Çelik halatlı cihaz |
| Korozif / kimyasal ortam | Cam elyaf takviyeli naylon veya paslanmaz çelik |
| Çok sayıda çalışan | Çoklu asma kilit yuvalı (hasp) cihaz |
Seçimde dikkat edilmesi gereken dört temel kriter şunlardır: kol tipi, mevcut montaj alanı, çevresel koşullar (korozyon, kimyasal, yüksek sıcaklık/buhar) ve asma kilit kapasitesi. Birden fazla çalışanın aynı vana üzerinde çalıştığı durumlarda, her çalışanın kendi kilidini takabileceği çok yuvalı (grup kilitleme) cihazlar zorunludur. Ürün yelpazemizi incelemek için valf ve vana kilitleri sayfamızı ziyaret edebilirsiniz.
Cihaz Seçerken Hangi Hatalardan Kaçınılmalı?

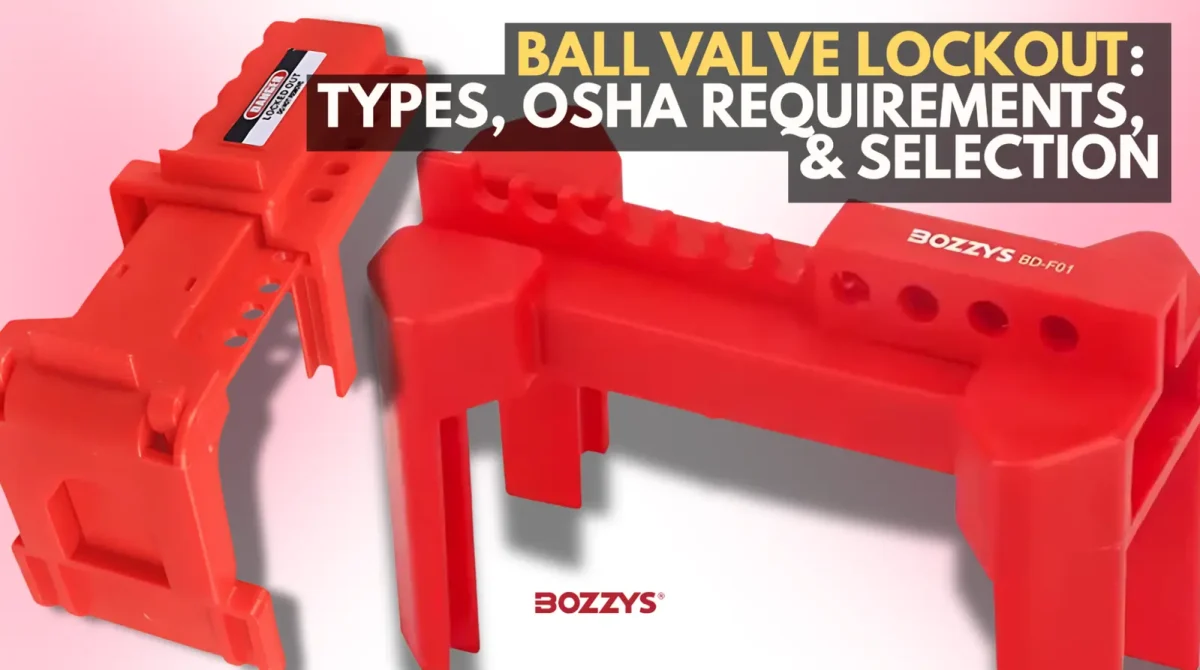

- Küresel vana kilidini kelebek vanada kullanmak: Küresel vana (ball valve) kilitleri, kelebek kolunun ince yapısını kavrayamaz ve kayma riski oluşturur. Asla birbirinin yerine kullanılmamalıdır.
- Sıcaklığı göz ardı etmek: Standart plastik cihazlar yüksek sıcaklık ve buhar hatlarında deforme olur. Bu ortamlarda cam elyaf takviyeli naylon veya paslanmaz çelik gereklidir.
- Yanlış asma kilit pim çapı: Uygun olmayan pim (shank) boyutu, cihaz takılı olsa bile vananın bir miktar hareket etmesine izin verebilir.
- Buton/düğme engellenmesi: Kilitleme cihazının yakındaki acil durdurma veya kumanda butonlarının işlevini engellememesine dikkat edilmelidir.
Kelebek Vana Kilitleme Cihazlarının Avantajları
Kolay Montaj
Çoğu cihaz alet gerektirmeden kola geçirilir ve saniyeler içinde sabitlenir; bu da saha uygulamasını hızlandırır.
Yüksek Görünürlük
Genellikle parlak kırmızı veya turuncu renklerde üretilirler. Bu sayede vananın kilitli olduğu uzaktan fark edilir ve kazara müdahale önlenir.
Dayanıklılık
Malzeme seçimine bağlı olarak darbeye, kimyasala ve sıcaklığa dirençlidirler. Doğru malzeme, cihazın ömrünü ve güvenilirliğini doğrudan belirler.
Çok Yönlülük
Özellikle halatlı modeller, farklı vana çapları ve kol geometrileriyle uyumludur. Tesisin çok yönlü EKED ihtiyaçları için kapsamlı bir bakış isterseniz endüstriyel kilitleme-etiketleme ekipmanları rehberimizi inceleyebilirsiniz.
Uyumluluk ve Yasal Çerçeve
Kelebek vana kilitleme uygulamaları belirli standartlara dayanır. Bunların başında ABD kaynaklı OSHA 29 CFR 1910.147 (Kilitleme/Etiketleme - LOTO) standardı gelir. Türkiye'de ise işverenin tehlikeli enerjiyi izole etme ve güvenli çalışma ortamı sağlama yükümlülüğü 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında düzenlenmiştir. Cihazların kendisi için ise ISO 9001 kalite yönetimi, CE ve RoHS uygunluk belgeleri kalite göstergesidir. EKED sisteminin temel mantığını öğrenmek için LOTO sistemi nedir yazımıza göz atabilirsiniz.
Gerçek Hayattan Vaka Örnekleri
1. Kimya Tesisinde Yetersiz Vana İzolasyonu (CSB Vaka İncelemesi)
2014 yılında ABD'deki bir kimya tesisinde, metil merkaptan içeren bir boru hattındaki tıkanma ve hem manuel hem de otomatik kapatma vanalarının yetersiz izolasyonu, zehirli gaz salınımına ve dört çalışanın hayatını kaybetmesine yol açtı. ABD Kimyasal Güvenlik Kurulu (CSB) raporu, vana izolasyonundaki ve kilitlemedeki eksikliklerin ne kadar ölümcül sonuçlar doğurabileceğini açıkça ortaya koymuştur.
2. Kola Çarpma Kaynaklı Kaza (OSHA 29 CFR 1910.147)
Klasik kol çentiği tasarımları fiziksel müdahaleye karşı zayıftır. Kilitlenmemiş bir kelebek vanaya en ufak bir çarpma bile diski kaydırarak hattın bir anda basınç altında kalmasına neden olabilir. Bu tür kazalar, görünür ve sağlam bir kilitleme cihazının neden vazgeçilmez olduğunu gösterir.
Sonuç
Kelebek vana kilitleme, basit bir aksesuar takmaktan çok daha fazlasıdır; çalışan hayatını koruyan kritik bir enerji izolasyon adımıdır. Doğru cihaz tipini seçmek, uygun malzemeyi belirlemek, asma kilit boyutunu doğru ayarlamak ve EKED prosedürlerine uymak, hem yasal uyumluluk hem de iş güvenliği açısından zorunludur. İş güvenliğinde modern yaklaşımları keşfetmek için yeni nesil çözümler yazımızı okuyabilir, ürün seçiminde Technic Safety uzmanlığından faydalanabilirsiniz.
