Kelebek, sürgülü ve küresel vana kilitleme cihazları arasındaki temel fark, her birinin farklı bir vana hareket mekanizmasını hareketsiz hale getirmek üzere tasarlanmış olmasıdır. Küresel (ball) vana kilitleri 90 derece dönen kol kolunu sabitler; kelebek (butterfly) vana kilitleri kısa kol veya küçük dişli mekanizmasını ayarlanabilir kıskaçla bloke eder; sürgülü (gate) vana kilitleri ise dönen el çarkını (handwheel) tamamen sararak mili kilitler. Doğru cihazı seçmek; vananın tipine, ölçüsüne ve çalışma ortamına bağlıdır. Bu yazıda üç kilit tipini karşılaştırıyor, EKED/LOTO (kilitleme-etiketleme) prosedürü kapsamında nasıl uygulanmaları gerektiğini açıklıyoruz.
Vana Kilitleme Nedir ve Neden Üç Farklı Tip Vardır?
Vana kilitleme, bakım veya onarım sırasında bir vananın yanlışlıkla açılmasını ya da kapanmasını fiziksel olarak engelleyen mekanik bir güvenlik bariyeridir. Endüstriyel tesislerde basınçlı sıvı, gaz, buhar ve hidrokarbon hatlarının kontrolü vanalarla yapıldığından, enerji kaynağının izolasyonu LOTO sürecinin kritik bir parçasıdır. Vanaların mekanik yapısı birbirinden farklı olduğu için tek tip bir kilit tüm vanalara uymaz. Bu nedenle üç ana kategori öne çıkar: küresel vana kilidi, kelebek vana kilidi ve sürgülü vana kilidi. Doğru seçim için valf ve vana kilitleri kategorimizi inceleyebilirsiniz.

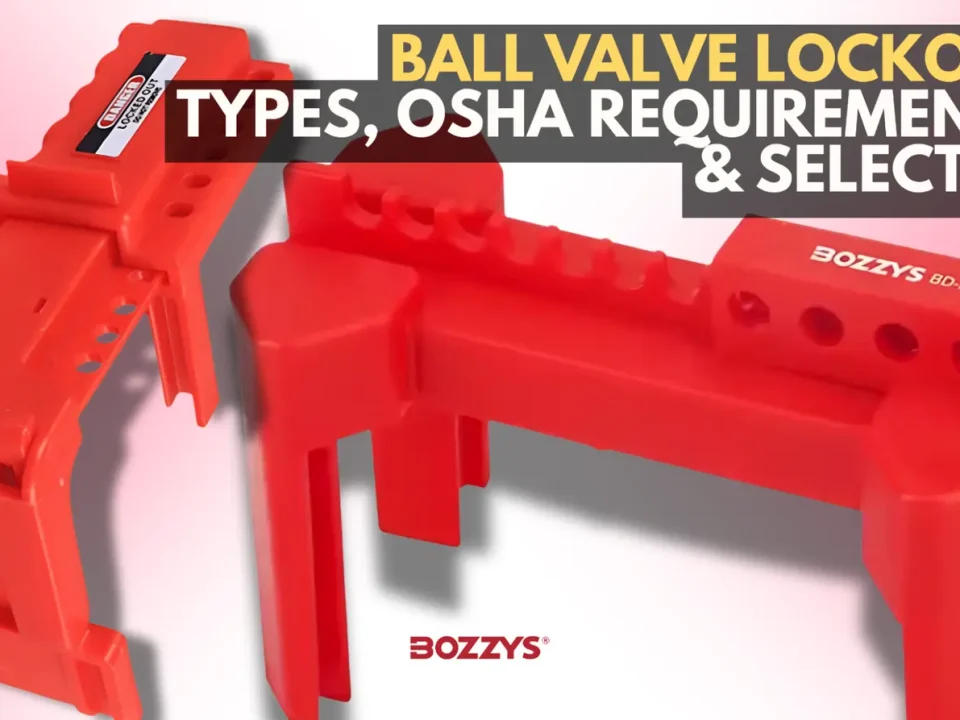

Küresel (Ball) Vana Kilidi
Küresel vanalar; akışı tam açık veya tam kapalı konumda kontrol eden, 90 derecelik açıyla dönen bir kol kolu (lever handle) kullanır. Kilit kıskacı, kolu kapalı konumda hem kola hem de boruya tutturarak sabitler ve dönüşü engeller. Piyasada evrensel ayarlanabilir modeller ile belirli vana ölçülerine özel kalıplanmış (custom-fitted) tasarımlar bulunur. Kompakt yapısı ve net konumlandırması sayesinde küresel vana kilitleri en kolay uygulanan tiplerden biridir.

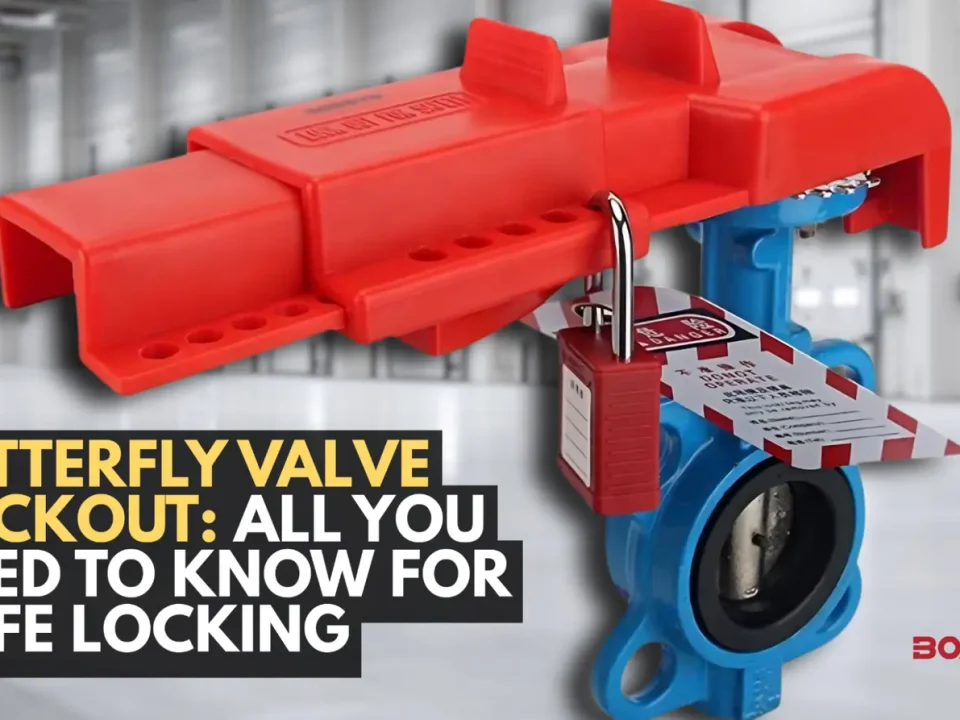

Kelebek (Butterfly) Vana Kilidi
Kelebek vanalar, akışı kısmen açık veya kapalı konumda düzenleyen daha kısa bir kol ya da küçük bir dişli mekanizması kullanır. Kompakt boyutları nedeniyle evrensel kilitler nadiren uyar; bunun yerine farklı kol ve şaft çaplarına oturan, ayarlanabilir özel kıskaçlar tercih edilir. OSHA 29 CFR 1910.147 düzenlemesi, kelebek vanalarda basit etiketlemenin (tagging) ötesinde mekanik hareketsizleştirme (mechanical immobilization) yapılmasını gerektirir. Bunun nedeni, kelebek vanaların küçük kol bozulmalarına ve hafif darbelere karşı hassas olmasıdır; yetersiz kilitleme, mührün kırılmasına ve basınçlı sızıntıya yol açabilir.
Sürgülü (Gate) Vana Kilidi
Sürgülü vanalar, yükselen bir mili döndürerek akışı açıp kapatan büyük bir el çarkı (handwheel) kullanır. Vana kapalıyken mil açıkta kalır ve el çarkı çapları birkaç inçe ulaşabilir. Güvenlik muhafazası, tüm el çarkını saran bir kabuk yapısıyla dönüşü engeller. Kabuklu (clamshell) ve kayar (sliding) geçit tipleri, genellikle 1 ila 6 inç çap aralığındaki el çarklarına uyum sağlar. Geniş yüzeyi nedeniyle bu tip, doğru ölçüm yapılmadığında en sık boyut uyumsuzluğu yaşanan kategoridir.

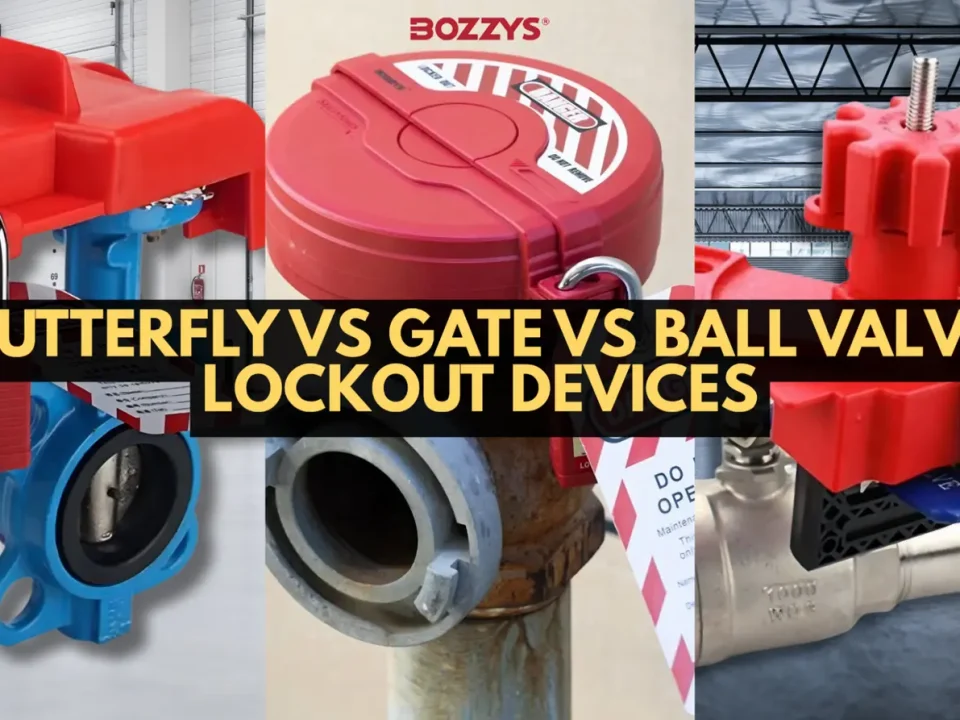

Karşılaştırma Tablosu: Üç Vana Kilidi Tipi
| Özellik | Küresel Vana Kilidi | Kelebek Vana Kilidi | Sürgülü Vana Kilidi |
|---|---|---|---|
| Mekanizma | 90° dönen kol kolu | Kısa kol / küçük dişli | Yükselen mil + el çarkı |
| Kilitleme prensibi | Kolu kola ve boruya sabitler | Kol/şaftı kıskaçla bloke eder | El çarkını tümüyle sarar |
| Evrensel kilit uyumu | Yüksek (ayarlanabilir modeller) | Düşük (özel kıskaç gerekir) | Orta (1-6 inç aralığı) |
| Tipik ölçü kriteri | Kol kalınlığı | Kol/şaft çapı | El çarkı çapı (inç) |
| Hassasiyet/risk | Düşük | Yüksek (mühür kırılma riski) | Orta |
| OSHA notu | Standart LOTO | Mekanik hareketsizleştirme zorunlu | Standart LOTO |
Doğru Vana Kilidini Nasıl Seçersiniz?
Uygun vana kilidi seçimi yalnızca fiyat değil, güvenlik performansı meselesidir. Aşağıdaki kriterler seçim sürecinizi yönlendirmelidir:
- Vana tipine uygunluk: Cihaz, kilitleyeceğiniz vana sınıfına (küresel, kelebek, sürgülü) birebir karşılık gelmelidir. Yanlış tip, kilidin oturmamasına neden olur.
- Ölçü ve boyut: Vanayı dikkatlice ölçün. Kilit, boşluk kalmadan oturmalıdır; gevşek bir kilit dönüşe izin verebilir.
- Malzeme ve dayanıklılık: Plastik ve naylon kilitler iç mekan ile kimyasal ortamlara; metal kilitler yüksek sıcaklık ve dış mekan kullanımına uygundur.
- Kolay kurulum: Minimum kurulum süresi gerektiren, tek elle takılabilen cihazlar saha verimliliğini artırır.
- Standart uygunluğu: ANSI, ISO ve OSHA 29 CFR 1910.147 uyumluluğunu doğrulayın. Türkiye'de bu uygulamalar 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamındaki işveren yükümlülükleriyle de örtüşür.
- Özelleştirme: Renk seçenekleri, gravür (engraving) ve çoklu kilit noktaları ekip içi görünürlüğü ve grup kilitlemeyi kolaylaştırır.
Tesisinize uygun çözümleri belirlemek için valf ve vana kilitleri ürün kategorimizden faydalanabilir, daha geniş bir bakış için endüstriyel kilitleme-etiketleme ekipmanları rehberimizi okuyabilirsiniz.
Vana Kilitleme Uygulamasında Sık Yapılan Hatalar
Vana kilitleme uygulamasında en sık yapılan hata, ölçüm yapmadan rastgele bir cihaz seçmektir. Saha ekiplerinin her vana tipi için doğru ölçü kriterini bilmesi gerekir: küresel vanalarda kol kalınlığı, kelebek vanalarda kol ve şaft çapı, sürgülü vanalarda ise el çarkı dış çapı belirleyicidir. İkinci yaygın hata, tek bir çalışanın kilidini takıp diğer ekip üyelerinin kendi kilidini eklememesidir; grup çalışmalarında her çalışan kendi asma kilidini kullanmalıdır. Üçüncü hata ise kilitleme cihazının üzerine etiket asılmaması veya etiket bilgilerinin eksik bırakılmasıdır. Bu hataların tümü, doğru ekipman seçimi ve disiplinli bir prosedürle önlenebilir. Daha kapsamlı bir kurumsal güvenlik yaklaşımı için iş güvenliğinde yeni nesil çözümler yazımızı inceleyebilirsiniz.
Kritik Güvenlik Uyarısı: Cihaz Takmak Tek Başına Yeterli Değildir
Tam bir LOTO prosedürünü izlemeden yalnızca bir kilitleme cihazı takmak, yanlış bir güvenlik hissi yaratır. İşçiler her zaman gerçek kapanmayı (actual shutoff) doğrulamalıdır: enerjinin gerçekten izole edildiği, basıncın boşaltıldığı ve sistemde artık enerji kalmadığı test edilmelidir. Kilit, prosedürün son halkasıdır; doğrulamanın yerini tutmaz.
Gerçek Bir Vaka: Kelebek Vanada Eksik Hareketsizleştirme
Bir petrokimya rafinerisinde kelebek vanalarda yalnızca kısmi kilitleme uygulandığı bir olayda, çalışanlar bitişik bir işi yürütürken kola çarptı. Kelebek vananın küçük bozulmalara karşı yüksek hassasiyeti, mührün kırılmasına ve hatlar ile flanşlardan basınçlı hidrokarbon salınımına yol açtı. Bu olay, kelebek vanalarda mekanik hareketsizleştirmenin neden zorunlu olduğunu ve eksik uygulamanın ciddi sonuçlar doğurabileceğini açıkça gösterir. EKED/LOTO kültürünün kurumsallaşması hakkında daha fazla bilgi için LOTO sistemi ve EKED ile iş kazalarını önleme yazımıza göz atabilirsiniz.
Technic Safety ile Güvenli Vana İzolasyonu
Technic Safety, kullanıcı dostu ve kurcalamaya dayanıklı (tamper-resistant) endüstriyel kilitleme donanımları konusunda uzmanlaşmıştır. Saha geri bildirimine dayalı sürekli ürün geliştirme yaklaşımı, üretim öncesi 3D modelleme ile doğrulanan tasarımlar ve farklı vana sınıflarına uygun geniş ürün yelpazesi sayesinde tesislerinizin enerji izolasyon ihtiyaçlarına eksiksiz çözümler sunar. Doğru kilit, doğru prosedürle birleştiğinde gerçek güvenlik sağlanır.
Sonuç
Küresel, kelebek ve sürgülü vana kilitleri farklı mekanizmalar için tasarlandığından, doğru seçim güvenliğin temelidir. Vana tipini, ölçüsünü, malzemesini ve standart uygunluğunu değerlendirin; kelebek vanalarda mutlaka mekanik hareketsizleştirme uygulayın ve hiçbir zaman gerçek kapanma doğrulamasını atlamayın.
